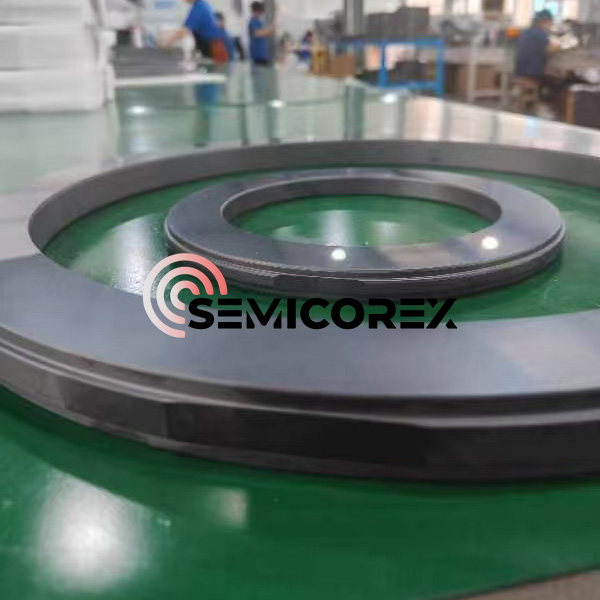

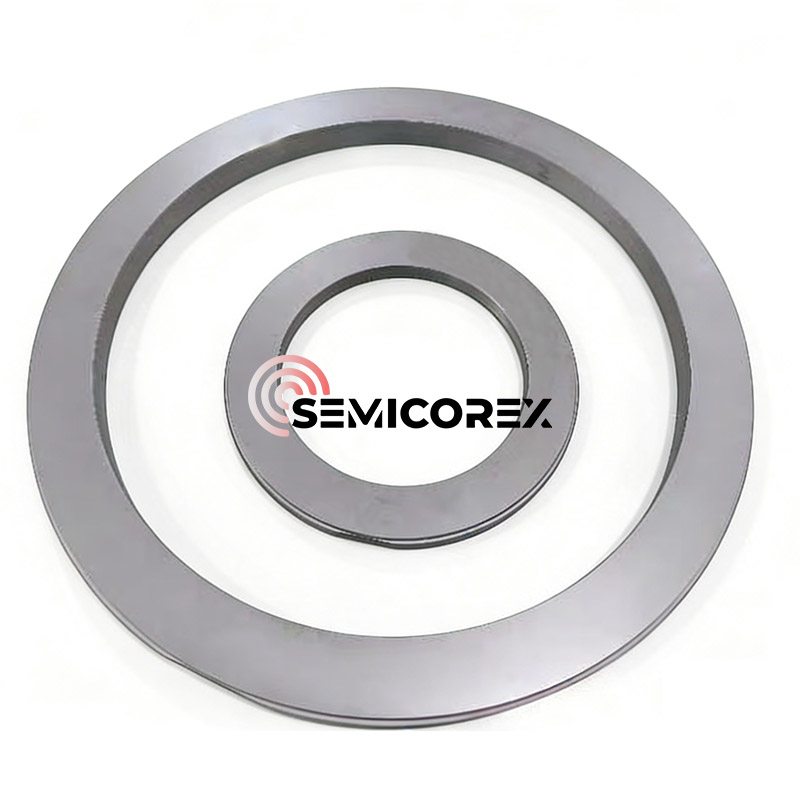

DGS စနစ်အတွက် SiC Rings

DGS Systems အတွက် Semicorex SiC Rings များသည် centrifugal compressor ကဲ့သို့သော မြန်နှုန်းမြင့် လှည့်ပတ်သည့် ကိရိယာများအတွက် အဓိက အလုံပိတ် အစိတ်အပိုင်းများ ဖြစ်သည်။ လက်စွပ်မျက်နှာပြင်ပေါ်ရှိ တိကျသော hydrodynamic grooves (ခရုပတ် grooves များကဲ့သို့) ကို ပြုပြင်ခြင်းဖြင့်၊ ၎င်းတို့သည် လည်ပတ်နေစဉ်အတွင်း hydrodynamic damping effect ကိုထုတ်ပေးပြီး တည်ငြိမ်သောဓာတ်ငွေ့ဖလင်ကို 3-5 မိုက်ခရိုမီတာသာရှိသော 3-5 မိုက်ခရိုမီတာသာရှိသော တည်ငြိမ်သောအခြေအနေအောက်တွင် "အဆက်အသွယ်မရှိသော" လည်ပတ်မှုကို ရရှိစေသည်။ ဤထုတ်ကုန်သည် စွမ်းဆောင်ရည်မြင့်မားသော လေထုဖိအားကို သန့်စင်ထားသော ဓာတုပစ္စည်းကို အသုံးပြုထားသည်။ဆီလီကွန်ကာဗိုက် (SSiC) ပစ္စည်းအလွန်မြင့်မားသော မာကျောမှု (2800 ကီလိုဂရမ်/မီလီမီတာ စတုရန်း)၊ အလွန်ကောင်းမွန်သော အပူစီးကူးနိုင်မှု (120 W/m.K) နှင့် ပြောင်မြောက်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။ ၎င်းသည် အလွန်မြင့်မားသော ဖိအားများ၊ အလွန်မြင့်မားသော မြန်နှုန်းနှင့် အက်စစ်ဓာတ်ဓာတ်ငွေ့များကဲ့သို့သော ပြင်းထန်သောပတ်ဝန်းကျင်အောက်တွင်ပင် အလွန်မြင့်မားသော ဘက်မလိုက်တည်ငြိမ်မှုနှင့် ချောမွေ့မှု (<0.6μm) ကို ထိန်းသိမ်းထားသည်။ ဤအဆင့်မြင့်ဒီဇိုင်းဖြင့် ပွတ်တိုက်မှုအား သုညနီးပါးဖြစ်စေသော၊ ဤဆီလီကွန်ကာဗိုက်ကွင်းစီးရီးများကို ရေနံနှင့်ဓာတ်ငွေ့သယ်ယူပို့ဆောင်ရေး၊ ရေနံဓာတုဗေဒပစ္စည်းများနှင့် ဟိုက်ဒရိုဂျင်ချုံ့ခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုထားပြီး၊ ရေရှည်၊ ထိန်းသိမ်းမှုနည်းပြီး အရေးကြီးသောယူနစ်များ၏ ဘေးကင်းသောလည်ပတ်မှုကို သေချာစေကာ စနစ်ပါဝါသုံးစွဲမှုကို သိသိသာသာလျှော့ချပေးသည်။

အဆင့်မြင့် ရုပ်ပိုင်းဆိုင်ရာသိပ္ပံနှင့် တိကျသောအင်ဂျင်နီယာကို အသုံးချခြင်းဖြင့်၊ ဤကွင်းများသည် လုံးဝအဆက်အသွယ်လည်ပတ်မှုကို သေချာစေပြီး မစ်ရှင်အရေးပါသောစက်မှုလုပ်ငန်းအသုံးချမှုများတွင် အချိန်ကုန်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို သိသိသာသာလျှော့ချစေသည်။

1. Dry Gas Seals (DGS) ၏ အခြေခံမူ၊

Dry Gas Seal သည် ပါးလွှာသော ဓာတ်ငွေ့ဖလင်ပြားကို အသုံးပြု၍ ထိတွေ့ခြင်းမရှိသော၊ မျက်နှာပြင်စက်မှုတံဆိပ်တစ်ခု—ပုံမှန်အားဖြင့် လုပ်ငန်းစဉ်ဓာတ်ငွေ့ကိုယ်တိုင် သို့မဟုတ် နိုက်ထရိုဂျင်ကဲ့သို့ ပြတ်တောက်သောကြားခံဓာတ်ငွေ့—တံဆိပ္ကို ပိုင်းခြားရန်။

ပင်မယန္တရားသည် ရေအားလျှပ်စစ်ဓာတ်လှေကားအပေါ် မူတည်သည်။ တံဆိပ်၏မျက်နှာများ (များသောအားဖြင့် SiC လှည့်ကွင်း) သည် တိကျသော သေးငယ်သောအပေါက်များ (မကြာခဏ ခရုပတ်၊ "T" သို့မဟုတ် "U" ပုံသဏ္ဍာန်) ဖြင့် ထွင်းထုထားသည်။ ရိုးတံသည် အရှိန်ပြင်းပြင်းဖြင့် လှည့်သောအခါ၊ အဆိုပါ grooves များသည် အတွင်းထဲသို့ ဓာတ်ငွေ့များ ဆွဲထုတ်ကာ ရွေ့လျားနေသော မျက်နှာများကြားရှိ ဖိအားကို တိုးစေသည်။ ၎င်းသည် တည်ငြိမ်ပြီး အဏုကြည့်ကွာဟမှုကို ဖန်တီးပေးသည် (ပုံမှန်အားဖြင့် 3 မှ 5 microns)။

ပုံမှန်လည်ပတ်နေစဉ်အတွင်း မျက်နှာများကို ရုပ်ပိုင်းဆိုင်ရာ မထိမိသောကြောင့်၊ ပွတ်တိုက်မှုမှာ ဖယ်ရှားလုနီးပါးဖြစ်ပြီး သမားရိုးကျ ဆီချောထုတ်ထားသော ဖျံများနှင့် နှိုင်းယှဉ်ပါက ဝတ်ဆင်မှု သိသိသာသာ လျော့ကျသွားပါသည်။ သို့သော်၊ ဤ "အဆက်အသွယ်မရှိသော" အခြေအနေသည် စက်စတင်ဖွင့်ချိန်၊ ပိတ်ချိန်နှင့် ယာယီအခြေအနေများအတွင်း ထုတ်ပေးသည့် ကြီးမားသော centrifugal အင်အားစုများနှင့် အပူရောင်အဆင့်များကို ခံနိုင်ရည်ရှိရန် တံဆိပ်ကွင်းများကို ပြီးပြည့်စုံစွာ ပြားချပ်စေရန် လိုအပ်သည်။

2. ဆီလီကွန်ကာဗိုက် (SiC)ကန့်သတ်ချက်များနှင့် ပစ္စည်း အားသာချက်များ

ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ DGS လက်စွပ်များထုတ်လုပ်ရန်အတွက် Pressureless Sintered Silicon Carbide (SSiC) နှင့် Reaction Bonded Silicon Carbide (RBSiC) ကို အသုံးပြုပါသည်။ SsiC သည် ၎င်း၏ သာလွန်ကောင်းမွန်သော ဓာတုခံနိုင်ရည်နှင့် ပိုမိုမာကျောခြင်းကြောင့် DGS အတွက် ယေဘုယျအားဖြင့် ဦးစားပေးဖြစ်သည်။

နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ပစ္စည်းဂုဏ်သတ္တိများ

DGS စနစ်အတွက် ကျွန်ုပ်တို့၏ SiC Rings များကို အပြင်းထန်ဆုံးစက်မှုလုပ်ငန်းစံနှုန်းများနှင့်ကိုက်ညီစေရန် ထုတ်လုပ်ထားပါသည်။

အဓိက အားသာချက်များ

အပူပိုင်းတည်ငြိမ်မှု-SiC သည် 1000°C ထက်ကျော်လွန်သော အပူချိန်တွင် ၎င်း၏စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုကို ထိန်းသိမ်းထားပြီး မြန်နှုန်းမြင့် ဓာတ်ငွေ့ဖြုန်းတီးမှုမှ ထုတ်ပေးသော အပူအောက်တွင် လက်စွပ်ကို မတုန်မလှုပ်ဖြစ်စေသည်။

Chemical Inertness-pH အကွာအဝေး 0 မှ 14 အတွင်း၊ ကျွန်ုပ်တို့၏ SiC rings များသည် ရေနံဓာတုသန့်စင်မှုတွင် တွေ့ရှိရသည့် "ချဉ်သောဓာတ်ငွေ့" (H2S)၊ CO2 နှင့် အခြားသော ပြင်းထန်သော ဓာတုပစ္စည်းများ၏ အဆိပ်သင့်စေသည့် သက်ရောက်မှုများကို ခုခံနိုင်စွမ်းရှိပါသည်။

မြင့်မားသော Elastic ModulusSiC ၏ တောင့်တင်းမှုသည် ဖိအားမြင့်သော ကွဲပြားမှုများအောက်တွင် တံဆိပ်မျက်နှာ၏ "coning" သို့မဟုတ် ပုံပျက်ခြင်းကို တားဆီးပေးသည် (မကြာခဏ 100 ဘားထက်ကျော်လွန်သည်)။

သာလွန်သော မျက်နှာပြင် အပြီးသတ်Hydrodynamic grooves များ၏ တိကျသော etching အတွက် အရေးပါသော ကြေးမုံကဲ့သို့ အချောထည် (Ra < 0.05 μm) ကို ရရှိသည်။

3. စက်မှုအသုံးချမှုများ

DGS စနစ်အတွက် ကျွန်ုပ်တို့၏ SiC Rings များသည် အစုရှယ်ယာမြင့်ကဏ္ဍအသီးသီးရှိ တံဆိပ်ခတ်ခြင်းဖြေရှင်းချက်များ၏ "နှလုံးသား" ဖြစ်သည်-

ရေနံနှင့် သဘာဝဓာတ်ငွေ့ (ရေဆန်/မြစ်လယ်)-သဘာဝဓာတ်ငွေ့ပိုက်လိုင်း သွယ်တန်းခြင်းနှင့် ကမ်းလွန်ဓာတ်ငွေ့ ပြန်လည်ထိုးသွင်းခြင်းအတွက် ဖိအားမြင့် centrifugal compressor များတွင် အသုံးပြုသည်။

ရေနံဓာတု စီမံဆောင်ရွက်မှု-ဓာတ်ငွေ့သန့်စင်ခြင်းနှင့် ယိုစိမ့်ခြင်းမှ ကာကွယ်ခြင်းသည် ဘေးကင်းရန် အရေးကြီးသောနေရာတွင် အီသလင်း၊ အမိုးနီးယားနှင့် မီသနော ထုတ်လုပ်မှုအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

ဓာတ်အားထုတ်လုပ်ခြင်း-ကြားခံဓာတ်ငွေ့များကို စီမံခန့်ခွဲရန်နှင့် အန္တရာယ်ရှိသော ဓာတ်ငွေ့ထုတ်လွှတ်မှုကို ကာကွယ်ရန် ရေနွေးငွေ့နှင့် ဓာတ်ငွေ့တာဘိုင်များတွင် တာဝန်ထမ်းဆောင်ခဲ့သည်။

ထွန်းသစ်စစွမ်းအင်-ဟိုက်ဒရိုဂျင်၏သေးငယ်သောမော်လီကျူးအရွယ်အစားသည် seal face flatness အတွက် ဖြစ်နိုင်ခြေအရှိဆုံးတိကျမှုကို တောင်းဆိုသည့် Hydrogen (H2) compression တွင် တိုး၍အသုံးပြုသည်။
