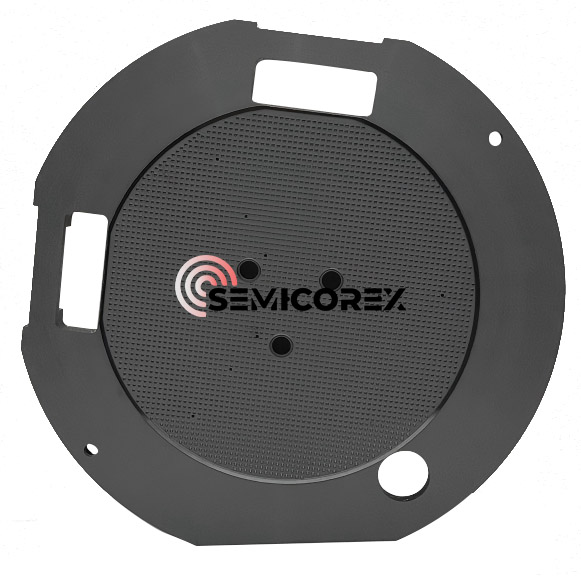

Wafer ဖုန်စုပ်စက်များ

wafer ကိုင်တွယ်ခြင်းနှင့် တည်နေရာ၏တိကျမှုသည် lithography ၏ထုတ်လုပ်မှုအထွက်နှုန်းနှင့် ဆီမီးကွန်ဒတ်တာစက်မှုလုပ်ငန်းတွင်တစ်ပိုင်းလျှပ်ကူးတာစက်များမည်မျှကောင်းစွာအလုပ်လုပ်ပုံကိုတိုက်ရိုက်အကျိုးသက်ရောက်ပြီး ဤလုပ်ဆောင်ချက်နှစ်ခုကိုသိပ်သည်းသော sintered silicon carbide (SiC) ဖြင့်ပြုလုပ်ထားသည့် Semicorex Wafer Vacuum Chucks ကိုအသုံးပြုခြင်းဖြင့်လုပ်ဆောင်သည်။ ဤလေဟာနယ် chucks များကို အလွန်တိကျမှုအပြင် တည်ဆောက်ပုံဆိုင်ရာ တောင့်တင်းမှုနှင့် သက်တမ်းကြာရှည်စေရန်အတွက်၊ ပြင်းထန်သောပတ်ဝန်းကျင်များဖြစ်သည့် lithography နှင့် wafer processing ကဲ့သို့သော ပြင်းထန်သောပတ်ဝန်းကျင်များတွင်ဖြစ်သည်။ လေဟာနယ် chuck တွင် တိကျစွာဖွဲ့စည်းထားသော microprotrusion (bump) မျက်နှာပြင် ရှိပြီး တည်ငြိမ်သော wafer အထောက်အပံ့ကို စုပ်ယူမှုမှတဆင့် တသမတ်တည်း လေဟာနယ်ကို ပံ့ပိုးပေးနိုင်ရန် ဒီဇိုင်းထုတ်ထားသည်။

Semicorex Wafer Vacuum Chucks များသည် ထိပ်တန်း photolithography စနစ်များနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားပြီး အလွန်ကောင်းမွန်သော အပူတည်ငြိမ်မှု၊ ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိပြီး တိကျသော wafer တည်နေရာကို အာမခံချက်ပေးပါသည်။ Semicorex ထုတ်ကုန်များသည် Nikon နှင့် Canon photolithography စနစ်များတွင်အသုံးပြုထားသော စံဖုန်စုပ်စက်ဒီဇိုင်းများကို အပြည့်အဝအစားထိုးနိုင်ပြီး တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်သည့်စက်ပစ္စည်းများတွင် လိုက်လျောညီထွေဖြစ်စေရန်အတွက် ဝယ်ယူသူသီးသန့်လိုအပ်ချက်များနှင့်ကိုက်ညီစေရန် အထူးဒီဇိုင်းထုတ်နိုင်သည်။

ပစ္စည်း- Sintered Silicon Carbide (သိပ်သည်းမှု)

Wafer Vacuum Chucks ကိုယ်ထည်ကို ဖန်တီးထုတ်လုပ်ထားတာဖြစ်ပါတယ်။sintered ဆီလီကွန်ကာဗိုက်၎င်းသည် အလွန်မြင့်မားသော သိပ်သည်းဆဖြင့် ထုတ်လုပ်ထားပြီး ဆီမီးကွန်ဒတ်တာ ကိရိယာများတွင် အသုံးပြုရန် သင့်လျော်သော စက်ပိုင်းဆိုင်ရာနှင့် အပူဆိုင်ရာ လက္ခဏာများ အားလုံးရှိသည်။ အလူမီနီယံသတ္တုစပ်နှင့် ကြွေထည်ပစ္စည်းများကဲ့သို့သော အခြားပုံမှန်လေဟာနယ်ပစ္စည်းများနှင့် နှိုင်းယှဉ်ပါက သိပ်သည်းသော SiC သည် သိသိသာသာ ပိုမိုတောင့်တင်းပြီး အတိုင်းအတာတည်ငြိမ်သော ဂုဏ်သတ္တိများကို ပေးဆောင်ပါသည်။

ဆီလီကွန်ကာဗိုက်သည်လည်း အလွန်နည်းသော အပူချဲ့ထွင်မှုပါ၀င်သည်၊ ၎င်းသည် lithography လုပ်ငန်းစဉ်များအတွင်း ကြုံတွေ့ရလေ့ရှိသည့် အပူချိန်အတက်အကျများအောက်တွင်ပင် wafer positioning ကို တည်ငြိမ်နေစေရန် သေချာစေနိုင်သည်။ ၎င်း၏ ပင်ကိုယ် မာကျောမှုနှင့် ခံနိုင်ရည်ရှိမှုတို့သည် chuck အား ရေရှည်မျက်နှာပြင် တိကျမှုကို ထိန်းသိမ်းနိုင်ပြီး ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေနှင့် လည်ပတ်မှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

Stable Wafer ကိုင်တွယ်မှုအတွက် Micro-Protrusion Surface Design

chuck မျက်နှာပြင်သည် wafer နှင့် chuck မျက်နှာပြင်ကြားရှိ ထိတွေ့ဧရိယာကို လျှော့ချပေးသည့် ယူနီဖောင်း micro-bump တည်ဆောက်ပုံကို ပေါင်းစပ်ထားသည်။ ဤဒီဇိုင်းသည် အရေးကြီးသော အားသာချက်များစွာကို ပေးဆောင်သည်-

အမှုန်အမွှားများဖြစ်ပေါ်ခြင်းနှင့် ညစ်ညမ်းခြင်းတို့ကို ကာကွယ်ပေးသည်။

တူညီသော လေဟာနယ် ဖြန့်ဖြူးမှုကို သေချာစေသည်။

wafer sticking နှင့် ကိုင်တွယ်ပျက်စီးမှုကို လျှော့ချပေးသည်။

ထိတွေ့မှုဖြစ်စဉ်များအတွင်း wafer ချောမွေ့မှုကို ပိုမိုကောင်းမွန်စေသည်။

ဤတိကျသောမျက်နှာပြင်အင်ဂျင်နီယာသည် တည်ငြိမ်သောစုပ်ယူမှုနှင့် ထပ်ခါတလဲလဲနိုင်သော wafer အနေအထားကိုသေချာစေသည်၊ ၎င်းသည် ကြည်လင်ပြတ်သားမှုမြင့်မားသော lithography အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

အလွန်တိကျသော တိကျမှုနှင့် ကြေးမုံမျက်နှာပြင် ပြီးမြောက်မှု

Semicorex Wafer Vacuum Chucks များသည် မျက်နှာပြင် အရည်အသွေး လွန်ကဲသော တိကျမှန်ကန်မှုနှင့် မျက်နှာပြင် အရည်အသွေး ရရှိရန် အဆင့်မြင့် စက်နှင့် ပွတ်ခြင်းနည်းပညာများကို အသုံးပြု၍ ထုတ်လုပ်ထားပါသည်။

အဓိကတိကျမှုလက္ခဏာများ ပါဝင်သည်-

ချောမွေ့မှု- 0.3 မှ 0.5 μm

မျက်နှာပြင်ကို ကြေးမုံပြင်

ထူးခြားသောအတိုင်းအတာတည်ငြိမ်မှု

အလွန်ကောင်းမွန်သော wafer အထောက်အပံ့ တူညီမှု

mirror-level finish သည် မျက်နှာပြင်ပွတ်တိုက်မှုနှင့် အမှုန်အမွှားစုပုံခြင်းကို လျော့နည်းစေပြီး chuck သည် cleanroom semiconductor ပတ်ဝန်းကျင်အတွက် အလွန်သင့်လျော်ပါသည်။

ပေါ့ပါးသော်လည်း အလွန်တောင့်တင်းသော ဖွဲ့စည်းပုံ

၎င်း၏ထူးခြားသောမာကျောမှုများရှိသော်လည်း sintered SiC သည် သမားရိုးကျသတ္တုဖြေရှင်းချက်များနှင့်နှိုင်းယှဉ်ပါက အတော်လေးပေါ့ပါးသောဖွဲ့စည်းပုံကို ထိန်းသိမ်းထားသည်။ ၎င်းသည် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အကျိုးကျေးဇူးများစွာကို ပေးဆောင်သည်-

ပိုမြန်သော ကိရိယာ တုံ့ပြန်မှုနှင့် နေရာချထားမှု တိကျမှု

ရွေ့လျားမှုအဆင့်များတွင် စက်ပိုင်းဆိုင်ရာဝန်ကို လျှော့ချပေးသည်။

မြန်နှုန်းမြင့် wafer လွှဲပြောင်းစဉ်အတွင်း စနစ်တည်ငြိမ်မှုကို မြှင့်တင်ထားသည်။

မြင့်မားသော တောင့်တင်းမှုနှင့် အလေးချိန်နည်းသော ပေါင်းစပ်မှုသည် ခေတ်မီသော high-throughput lithography ပစ္စည်းကိရိယာများအတွက် အထူးသင့်လျော်ပါသည်။

ထူးထူးခြားခြား ဝတ်ဆင်မှုခံနိုင်ရည်ရှိမှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း

ဆီလီကွန်ကာဗိုက်ရနိုင်သော အခက်ခဲဆုံး အင်ဂျင်နီယာပစ္စည်းများထဲမှ တစ်ခုဖြစ်ပြီး chuck သည် အလွန်မြင့်မားသော wear resistance ကိုပေးပါသည်။ ကြာရှည်အသုံးပြုပြီးနောက်တွင်ပင်၊ မျက်နှာပြင်သည် ၎င်း၏ညီညာမှုနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ကြံ့ခိုင်မှုကို ထိန်းသိမ်းထားပြီး တစ်သမတ်တည်း wafer အထောက်အပံ့နှင့် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။

ဤကြာရှည်ခံမှုသည် chuck ၏ ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာ တိုးစေပြီး အစားထိုးအကြိမ်ရေကို လျှော့ချပေးပြီး အလုံးစုံလည်ပတ်မှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

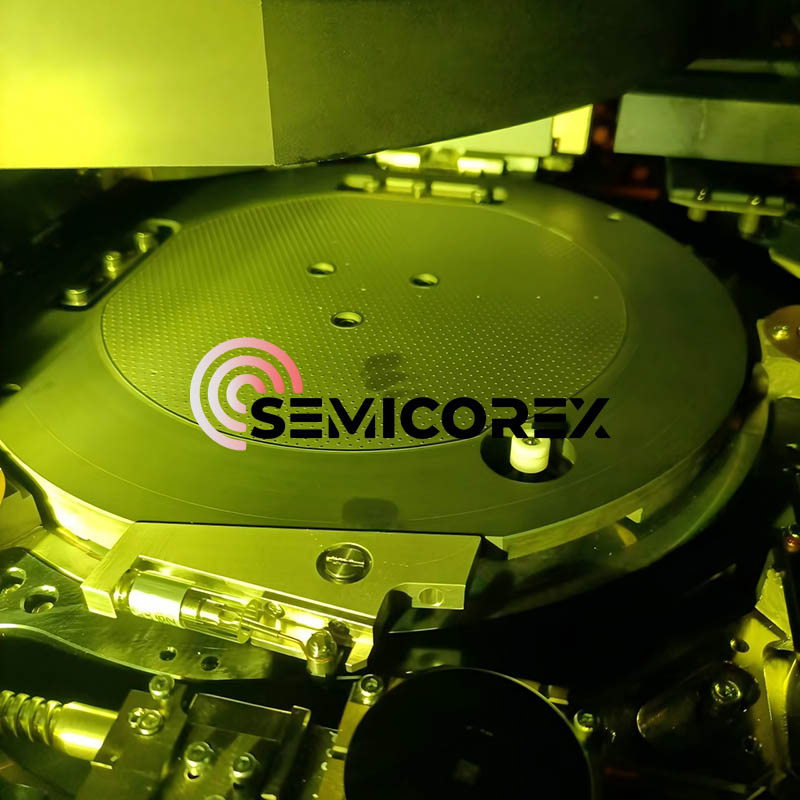

Major Lithography Equipment နဲ့ လိုက်ဖက်ပါတယ်။

Semicorex သည် ထိပ်တန်း semiconductor စက်ပစ္စည်းထုတ်လုပ်သူမှ အသုံးပြုသည့် ပစ္စည်းများအပါအဝင် အဓိက photolithography စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော စံဖုန်စုပ်စက်များကို ပံ့ပိုးပေးနိုင်ပါသည်။ စံမော်ဒယ်များအပြင်၊ ကျွန်ုပ်တို့သည် အောက်ပါတို့အပါအဝင် စိတ်ကြိုက်ဒီဇိုင်းများကို အပြည့်အဝပံ့ပိုးပေးပါသည်။

စိတ်ကြိုက်အတိုင်းအတာနှင့် wafer အရွယ်အစားများ

အထူးပြု ဖုန်စုပ်ချန်နယ် ဒီဇိုင်းများ

တိကျသော lithography ကိရိယာပလပ်ဖောင်းများနှင့် ပေါင်းစပ်ခြင်း။

အံဝင်ခွင်ကျ တပ်ဆင်ခြင်း အင်တာဖေ့စ်များ

ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် ရှိပြီးသားတစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများနှင့် အတိအကျလိုက်ဖက်မှုရှိစေရန် သုံးစွဲသူများနှင့် အနီးကပ်လုပ်ဆောင်ပါသည်။

ပေးပို့မှုပိုမိုမြန်ဆန်ပြီး ယှဉ်ပြိုင်မှုကုန်ကျစရိတ် အားသာချက်

တင်သွင်းလာသော လေဟာနယ် chuck များနှင့် နှိုင်းယှဉ်ပါက Semicorex ထုတ်ကုန်များသည် သိသာထင်ရှားသော လုပ်ငန်းဆောင်ရွက်မှုဆိုင်ရာ အားသာချက်များကို ပေးဆောင်သည်-

ပေးပို့ချိန်- 4-6 ပတ်

တင်သွင်းထားသော အစိတ်အပိုင်းများထက် ခဲချိန်ပိုတိုပါသည်။

လျင်မြန်သောနည်းပညာပံ့ပိုးမှုနှင့် အရောင်းအပြီးဝန်ဆောင်မှု

ခိုင်မာသောကုန်ကျစရိတ်ယှဉ်ပြိုင်မှု

ထုတ်လုပ်မှုစွမ်းရည်ကို စဉ်ဆက်မပြတ် မြှင့်တင်ခြင်းဖြင့်၊ Semicorex မြင့်မားသော တိကျသော SiC ဖုန်စုပ်စက်များသည် ယခုအခါ တင်သွင်းလာသော ထုတ်ကုန်များအတွက် ယုံကြည်စိတ်ချရသော ပြည်တွင်းအစားထိုးမှုကို ရရှိနိုင်ပြီး၊ ဝယ်ယူရေးကုန်ကျစရိတ်များကို လျှော့ချပေးကာ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်သူများ၏ ထောက်ပံ့ရေးကွင်းဆက်များကို လုံခြုံအောင် ကူညီပေးနိုင်ပါသည်။
