semiconductor wafer ဆိုတာ ဘာလဲ။
ဆီမီးကွန်ဒတ်တာ wafer သည် ပေါင်းစပ်ဆားကစ်များ (ICs) နှင့် အခြားသော အီလက်ထရွန်နစ် ကိရိယာများ တီထွင်မှုအတွက် အခြေခံအုတ်မြစ်အဖြစ် ဆောင်ရွက်သော ပါးလွှာသော အဝိုင်းသား တစ်ပိုင်းလျှပ်ကူးပစ္စည်း တစ်မျိုးဖြစ်သည်။ wafer သည် အမျိုးမျိုးသော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများကို တည်ဆောက်ထားသည့် ညီညာသော မျက်နှာပြင်ကို ထောက်ပံ့ပေးသည်။
wafer ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် လိုချင်သော semiconductor ပစ္စည်း၏ ကြီးမားသော တစ်ခုတည်းသော ပုံဆောင်ခဲကို ကြီးထွားလာခြင်း၊ စိန်လွှကို အသုံးပြု၍ ဝါးပြားများအဖြစ်သို့ လှီးဖြတ်ကာ မျက်နှာပြင် အပြစ်အနာအဆာများ သို့မဟုတ် အညစ်အကြေးများကို ဖယ်ရှားရန် wafer များကို ပွတ်တိုက်သန့်စင်ခြင်း အပါအဝင် အဆင့်များစွာ ပါဝင်ပါသည်။ ရရှိလာသော wafers များသည် အလွန်ပြန့်ပြူးပြီး ချောမွေ့သော မျက်နှာပြင်ပါရှိပြီး ယင်းသည် နောက်ဆက်တွဲပြုလုပ်သည့် လုပ်ငန်းစဉ်များအတွက် အရေးကြီးပါသည်။
wafers များကိုပြင်ဆင်ပြီးသည်နှင့်၊ ၎င်းတို့သည် photolithography၊ etching၊ deposition နှင့် doping ကဲ့သို့သော semiconductor ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကိုလုပ်ဆောင်ပြီး အီလက်ထရွန်နစ်အစိတ်အပိုင်းများတည်ဆောက်ရန် လိုအပ်သော ရှုပ်ထွေးသောပုံစံများနှင့် အလွှာများကိုဖန်တီးရန် လိုအပ်ပါသည်။ ဤလုပ်ငန်းစဉ်များကို ပေါင်းစည်းထားသော ဆားကစ်အများအပြား သို့မဟုတ် အခြားစက်ပစ္စည်းများကို ဖန်တီးရန်အတွက် wafer တစ်ခုတည်းပေါ်တွင် အကြိမ်များစွာ ထပ်ခါတလဲလဲ လုပ်ဆောင်ပါသည်။
ဖန်တီးမှုလုပ်ငန်းစဉ်ပြီးသွားသောအခါ၊ တစ်ခုချင်းစီကို ချစ်ပ်ပြားများကို ကြိုတင်သတ်မှတ်ထားသောမျဉ်းများတစ်လျှောက် wafer ကို အတုံးလိုက်ဖြင့် ပိုင်းခြားထားသည်။ ထို့နောက် ခွဲထုတ်ထားသော ချစ်ပ်များကို ၎င်းတို့အား ကာကွယ်ရန်နှင့် အီလက်ထရွန်နစ် စက်ပစ္စည်းများတွင် ပေါင်းစည်းရန်အတွက် လျှပ်စစ်ချိတ်ဆက်မှုများကို ပံ့ပိုးပေးရန်အတွက် ထုပ်ပိုးထားသည်။
wafer ပေါ်တွင်ကွဲပြားခြားနားသောပစ္စည်းများ
Semiconductor wafers များသည် ၎င်း၏ များပြားမှု၊ အလွန်ကောင်းမွန်သော လျှပ်စစ်ဂုဏ်သတ္တိများနှင့် စံ semiconductor ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များနှင့် လိုက်ဖက်မှုရှိသောကြောင့် single-crystal silicon မှ အဓိကထုတ်လုပ်ထားပါသည်။ သို့သော် တိကျသောအသုံးချပရိုဂရမ်များနှင့် လိုအပ်ချက်များအပေါ် မူတည်၍ wafer ပြုလုပ်ရန် အခြားပစ္စည်းများကိုလည်း အသုံးပြုနိုင်သည်။ ဤသည်မှာ ဥပမာအချို့ဖြစ်သည်။
ဆီလီကွန်ကာဗိုက် (SiC): SiC သည် ၎င်း၏ အလွန်ကောင်းမွန်သော အပူစီးကူးမှုနှင့် အပူချိန်မြင့်မားသော စွမ်းဆောင်ရည်ကြောင့် လူသိများသော ကျယ်ပြန့်သော ကြိုးဝိုင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်းဖြစ်သည်။ SiC wafer များကို ပါဝါပြောင်းစက်များ၊ အင်ဗာတာများနှင့် လျှပ်စစ်ကားအစိတ်အပိုင်းများကဲ့သို့သော စွမ်းအားမြင့် အီလက်ထရွန်နစ်ပစ္စည်းများတွင် အသုံးပြုပါသည်။
Gallium Nitride (GaN) : GaN သည် ထူးခြားသော ပါဝါကိုင်တွယ်နိုင်စွမ်းရှိသော ကျယ်ပြန့်သော ကြိုးဝိုင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်းတစ်ခုဖြစ်သည်။ GaN wafers များကို ပါဝါအီလက်ထရွန်နစ်ပစ္စည်းများ၊ ကြိမ်နှုန်းမြင့် အသံချဲ့စက်များနှင့် LEDs (အလင်းထုတ်လွှတ်သည့်ဒိုင်အိုဒ) များထုတ်လုပ်ရာတွင် အသုံးပြုပါသည်။
Gallium Arsenide (GaAs): GaAs သည် အထူးသဖြင့် ကြိမ်နှုန်းမြင့် နှင့် မြန်နှုန်းမြင့် အပလီကေးရှင်းများတွင် အသုံးပြုသော wafer များအတွက် နောက်ထပ် အသုံးများသော ပစ္စည်းဖြစ်သည်။ GaAs wafers များသည် RF ( radio frequency ) နှင့် microwave devices ကဲ့သို့သော အချို့သော အီလက်ထရွန်နစ် စက်ပစ္စည်းများအတွက် ပိုမိုကောင်းမွန်သော စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။
Indium Phosphide (InP) - InP သည် အလွန်ကောင်းမွန်သော အီလက်ထရွန် ရွေ့လျားနိုင်မှုရှိသော ပစ္စည်းတစ်ခုဖြစ်ပြီး လေဆာများ၊ ဓါတ်ဖမ်းကိရိယာများနှင့် မြန်နှုန်းမြင့် ထရန်စစ္စတာများကဲ့သို့သော optoelectronic စက်များတွင် အသုံးပြုလေ့ရှိသည်။ InP wafers များသည် fiber-optic ဆက်သွယ်ရေး၊ ဂြိုလ်တုဆက်သွယ်ရေးနှင့် မြန်နှုန်းမြင့် ဒေတာထုတ်လွှင့်ခြင်းအတွက် အသုံးချရန်အတွက် သင့်လျော်သည်။
Semicorex silicon wafer သည် ပေါင်းစည်းထားသော circuit များနှင့် အခြား microdevices များ ဖန်တီးရာတွင် အသုံးပြုသည့် ပါးလွှာပြီး စက်ဝိုင်းပုံရှိသော ဆီလီကွန်ပုံဆောင်ခဲတစ်ခုဖြစ်သည်။ ပုံမှန်အားဖြင့်၊ ဤ wafers များကို သန့်ရှင်းမြင့်မြတ်သော ဆီလီကွန်၏ ပုံဆောင်ခဲတစ်လုံးတည်းဖြင့် ကြီးထွားလာပြီးနောက် ၎င်းကို ပါးလွှာသော discs များအဖြစ် အတိအကျ လှီးဖြတ်ခြင်း ပါဝင်သော စေ့စပ်သေချာသည့် လုပ်ငန်းစဉ်ဖြင့် ထုတ်လုပ်ပါသည်။ ဆီလီကွန် wafers များသည် semiconductor ကိရိယာများကို တည်ဆောက်သည့် အခြေခံအလွှာအဖြစ် လုပ်ဆောင်သည်။ Semicorex သည် အရည်အသွေးပြည့်မီသော ထုတ်ကုန်များကို အပြိုင်အဆိုင် စျေးနှုန်းများဖြင့် ပေးအပ်ရန် ကတိပြုပါသည်၊ ကျွန်ုပ်တို့သည် တရုတ်နိုင်ငံတွင် သင်၏ ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် မျှော်လင့်ပါသည်။
ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။Semicorex Silicon substrate သည် ရှုပ်ထွေးသော အီလက်ထရွန်းနစ် ဆားကစ်များကို ဖန်တီးထားသည့် ကင်းဗတ်စ်အဖြစ် လုပ်ဆောင်သည်။ ကမ္ဘာမြေအပေါ်ယံလွှာရှိ အပေါများဆုံး ဒြပ်စင်များထဲမှ တစ်ခုဖြစ်သည့် ဆီလီကွန်မှ ဆင်းသက်လာသော ဤပုံဆောင်ခဲသည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ကိရိယာများ ထုတ်လုပ်ရန်အတွက် အခြေခံပစ္စည်းဖြစ်သည်။ Semicorex သည် အရည်အသွေးပြည့်မီသော ထုတ်ကုန်များကို အပြိုင်အဆိုင် စျေးနှုန်းများဖြင့် ပေးအပ်ရန် ကတိပြုပါသည်၊ ကျွန်ုပ်တို့သည် တရုတ်နိုင်ငံတွင် သင်၏ ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် မျှော်လင့်ပါသည်။
ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။Semicorex အရည်အသွေးမြင့် Wafer Cassette Carrier၊ တစ်ပိုင်းလျှပ်ကူးတာ လုပ်ငန်းစဉ်တွင် ထူးချွန်ရန် ဒီဇိုင်းထုတ်ထားသော အရေးကြီးသော အစိတ်အပိုင်းတစ်ခု။ Semicorex သည် အရည်အသွေးပြည့်မီသော ထုတ်ကုန်များကို အပြိုင်အဆိုင် စျေးနှုန်းများဖြင့် ပေးအပ်ရန် ကတိပြုပါသည်၊ ကျွန်ုပ်တို့သည် တရုတ်နိုင်ငံတွင် သင်၏ ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် မျှော်လင့်ပါသည်။

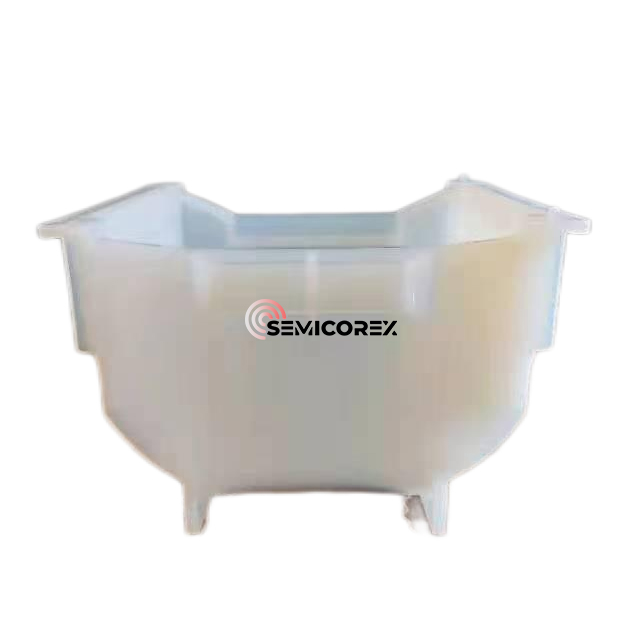

ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။Semicorex PFA Cassette သည် ဝန်ဆောင်မှုပေးသူများ အတွက် အကောင်းဆုံးသော ပစ္စည်းရွေးချယ်မှုတွင် ထူးချွန်ပြီး ကွဲပြားသော လုပ်ငန်းစဉ်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည့် အံဝင်ခွင်ကျရှိသော ဝန်ဆောင်မှုတစ်ခုဖြစ်သည်။ Semicorex သည် အရည်အသွေးပြည့်မီသော ထုတ်ကုန်များကို အပြိုင်အဆိုင် စျေးနှုန်းများဖြင့် ပေးအပ်ရန် ကတိပြုပါသည်၊ ကျွန်ုပ်တို့သည် တရုတ်နိုင်ငံတွင် သင်၏ ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် မျှော်လင့်ပါသည်။

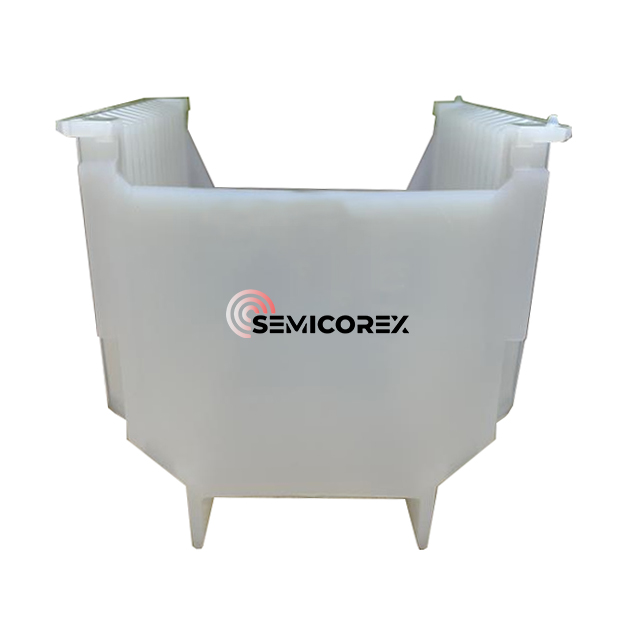

ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။PFA (Perfluoroalkoxy) ဖြင့်ပြုလုပ်ထားသော Semicorex wafer ကက်ဆက်ကို semiconductor လုပ်ငန်းစဉ်များတွင် အသုံးပြုရန်အတွက် အထူးဒီဇိုင်းထုတ်ထားပါသည်။ PFA သည် ၎င်း၏ အလွန်ကောင်းမွန်သော ဓာတုခံနိုင်ရည်၊ အပူတည်ငြိမ်မှုနှင့် အမှုန်ထုတ်လုပ်ခြင်းလက္ခဏာများ နည်းပါးသောကြောင့် လူသိများသော စွမ်းဆောင်ရည်မြင့် fluoropolymer တစ်ခုဖြစ်သည်။ Semicorex သည် အရည်အသွေးပြည့်မီသော ထုတ်ကုန်များကို အပြိုင်အဆိုင် စျေးနှုန်းများဖြင့် ပေးအပ်ရန် ကတိပြုပါသည်၊ ကျွန်ုပ်တို့သည် တရုတ်နိုင်ငံတွင် သင်၏ ရေရှည်လက်တွဲဖော်ဖြစ်လာရန် မျှော်လင့်ပါသည်။
ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။ပါဝါနှင့် ထိရောက်မှု၏ နယ်နိမိတ်များကို ပြန်လည်သတ်မှတ်ပေးသည့် အမိုက်စားဖြေရှင်းချက် Semicorex Ga2O3 Epitaxy ဖြင့် တစ်ပိုင်းလျှပ်ကူးတာ ထူးချွန်ခေတ်သစ်သို့ လှမ်းပါ။ တိကျမှုနှင့် ဆန်းသစ်တီထွင်မှုဖြင့် အင်ဂျင်နီယာချုပ်လုပ်ထားသည့် Ga2O3 epitaxy သည် မျိုးဆက်သစ် စက်ပစ္စည်းများအတွက် ပလပ်ဖောင်းတစ်ခု ပေးဆောင်ထားပြီး အမျိုးမျိုးသော အပလီကေးရှင်းများတစ်လျှောက် လိုက်မဖက်နိုင်သော စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။
ပိုပြီးဖတ်ပါစုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
