အထက်လျှပ်စစ်မြေပြင်ကွင်း

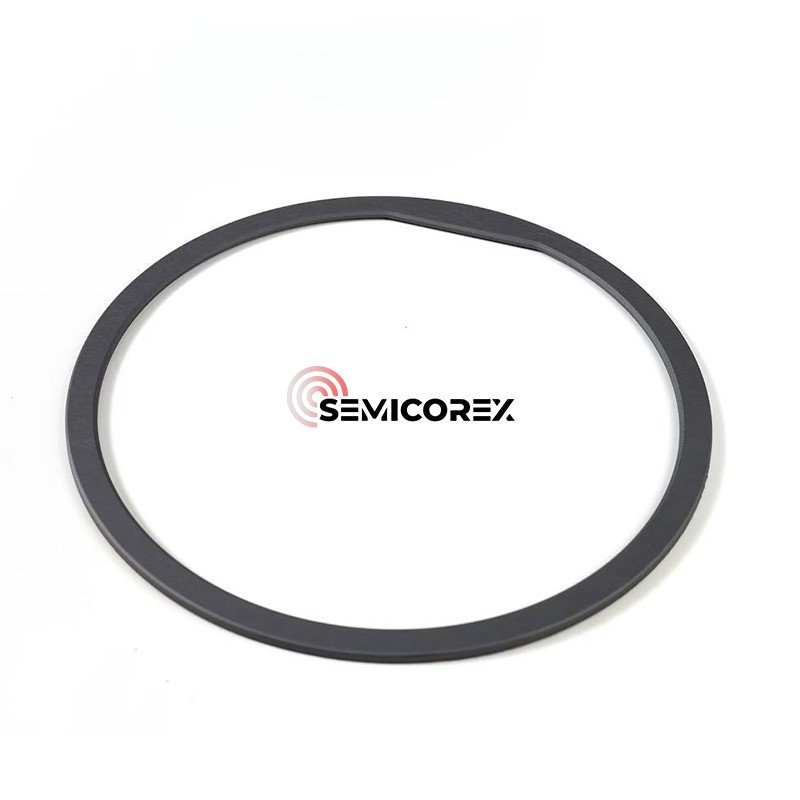

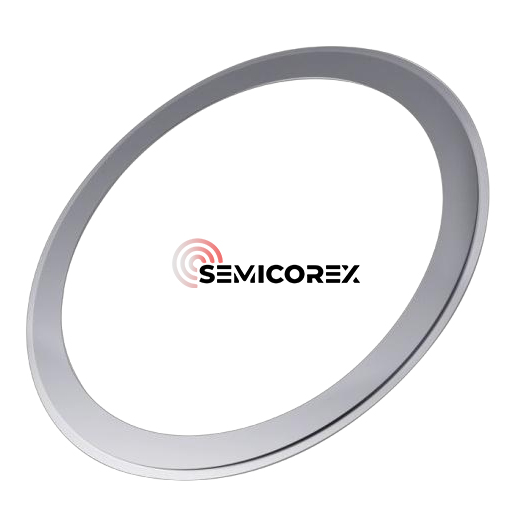

ခေတ်မီတစ်ပိုင်းလျှပ်ကူးပစ္စည်းပလာစမာလုပ်ဆောင်ခြင်းကိရိယာများတွင် လျှပ်စစ်တည်ငြိမ်မှုကို ထိန်းသိမ်းခြင်းသည် အပူချိန်၊ ဓာတ်ငွေ့စီးဆင်းမှုနှင့် အခန်းတွင်းဖိအားကို ထိန်းချုပ်ခြင်းကဲ့သို့ပင် အရေးကြီးပါသည်။ Semicorex Upper Electrode Grounding Ring သည် လျှပ်စစ်အလားအလာကို ထိန်းညှိရန်၊ ပလာစမာ ဖြန့်ဖြူးမှုကို တည်ငြိမ်စေရန်နှင့် ထုလုပ်ထားသော အခန်းများအတွင်း ယူနီဖောင်း wafer လုပ်ဆောင်မှုကို ပံ့ပိုးရန် ဒီဇိုင်းထုတ်ထားသည့် အရေးကြီးသော ပလာစမာ-မျက်နှာ အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

အလွန်မြင့်မားသောသန့်စင်မှုမှထုတ်လုပ်သည်။Chemical Vapor Deposition (CVD) Silicon Carbide (SiC)၊ Semicorex Upper Electrode Grounding Ring သည် ပလာစမာနှင့် ဓာတ်ပြုမှုဖြစ်စဉ်ပတ်ဝန်းကျင်များနှင့် တိုက်ရိုက်ထိတွေ့မှုတွင် လုပ်ဆောင်သည်။ ၎င်း၏ထူးခြားသောသန့်ရှင်းစင်ကြယ်မှု၊ အတိုင်းအတာတည်ငြိမ်မှုနှင့် လျှပ်စစ်စွမ်းဆောင်မှုတို့က ၎င်းကို အဆင့်မြင့် ပေါင်းစပ်ပတ်လမ်းဖန်တီးမှု၊ မှတ်ဉာဏ်ထုတ်လုပ်မှုနှင့် ပါဝါတစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းအတွက် မရှိမဖြစ်အစိတ်အပိုင်းတစ်ခုဖြစ်စေသည်။

Semicorex သည် သာလွန်ကောင်းမွန်သော ပစ္စည်းအရည်အသွေး၊ ဝန်ဆောင်မှုသက်တမ်းနှင့် မျိုးဆက်သစ် ဆီမီးကွန်ဒတ်တာပစ္စည်းကိရိယာများအတွက် စိတ်ကြိုက်လျှပ်စစ်ပစ္စည်းများဖြင့် တိကျသောအင်ဂျင်နီယာ CVD SiC Grounding Rings ကို ပံ့ပိုးပေးပါသည်။

Upper Electrode Grounding Ring ၏ အခန်းကဏ္ဍ

ပလာစမာဓာတ်ပေါင်းဖိုများသည် တည်ငြိမ်သောပလာစမာအခြေအနေများကို ထုတ်ပေးရန်နှင့် ရေရှည်တည်တံ့စေရန် ဂရုတစိုက်ထိန်းချုပ်ထားသော လျှပ်စစ်သံလိုက်စက်ကွင်းများပေါ်တွင် အားကိုးသည်။ စီမံဆောင်ရွက်နေစဉ်အတွင်း၊ အပေါ်လျှပ်ကူးပစ္စည်း တပ်ဆင်မှုသည် wafer မျက်နှာပြင်တစ်လျှောက် တစ်သမတ်တည်း အိုင်းယွန်းစွမ်းအင်ဖြန့်ဖြူးမှုကို သေချာစေရန် ဟန်ချက်ညီသော လျှပ်စစ်ပတ်၀န်းကျင်ကို ထိန်းသိမ်းထားရပါမည်။

Upper Electrode Grounding Ring သည် အထက်လျှပ်ကူးပစ္စည်းနေရာတစ်ဝိုက်တွင် နေရာချထားသော တိကျသော grounding interface တစ်ခုအဖြစ် လုပ်ဆောင်ပါသည်။ ၎င်း၏ အဓိကတာဝန်များမှာ-

အခန်းလျှပ်စစ်အလားအလာကို တည်ငြိမ်စေခြင်း။

ယူနီဖောင်းပလာစမာမျိုးဆက်ကို ပံ့ပိုးပေးသည်။

ဒေသအလိုက်လျှပ်စစ်စက်ကွင်းပုံပျက်ခြင်းကို လျှော့ချခြင်း။

wafer လုပ်ငန်းစဉ်တွင် လိုက်လျောညီထွေရှိမှုကို မြှင့်တင်ခြင်း။

ပလာစမာ ချုပ်နှောင်မှု စွမ်းဆောင်ရည်ကို တိုးတက်စေခြင်း။

wafers များကြား လုပ်ငန်းစဉ်ကွဲလွဲမှုကို လျှော့ချပါ။

သင့်လျော်သောမြေပြင်ထိန်းချုပ်မှုမရှိဘဲ၊ ပလာစမာမတည်ငြိမ်မှုသည် etching ပရိုဖိုင်များ၊ စုဆောင်းမှုတူညီမှုနှင့် အလုံးစုံထုတ်လုပ်မှုအထွက်နှုန်းတို့ကို ထိခိုက်စေနိုင်သည်။

Ultra-High Purity CVD Silicon Carbide

ပလာစမာ မျက်နှာစာ အစိတ်အပိုင်းများ၏ စွမ်းဆောင်ရည်သည် ပစ္စည်း၏ သန့်ရှင်းမှုနှင့် ဖွဲ့စည်းပုံဆိုင်ရာ ခိုင်မာမှုအပေါ်တွင် အလွန်မူတည်ပါသည်။

Semicorex Upper Electrode Grounding Rings များကို အလွန်မြင့်မားသော သန့်စင်မှုမှ ထုတ်လုပ်ပါသည်။CVD ဆီလီကွန်ကာဗိုက်သန့်စင်မှုအဆင့်သို့ရောက်ရှိသည်နှင့်

≥ 99.9995% SiC

ဤအလွန်မြင့်မားသော သန့်စင်မှုသည် အခန်းတွင်းရှိ ညစ်ညမ်းမှုအန္တရာယ်များကို လျှော့ချပေးကာ ကိရိယာ၏ စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သော အညစ်အကြေးများပင် သဲလွန်စများပင် သက်ရောက်နိုင်သည့် အဆင့်မြင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ထုတ်လုပ်ရေး လုပ်ငန်းစဉ်များကို ပံ့ပိုးပေးပါသည်။

အဓိကအားသာချက်များပါဝင်သည်-

သာလွန်ပလာစမာတိုက်စားမှုခုခံ

ဝတ်ဆင်မှုနှုန်းကို လျှော့ချပါ။

အောက်ပိုင်းအမှုန်အမွှားများ

တိုးချဲ့ထိန်းသိမ်းမှုကာလများ

အခန်းတွင်း အလုပ်ချိန်ကို မြှင့်တင်ထားသည်။

ပုံမှန်လည်ပတ်မှုအခြေအနေများအောက်တွင်၊ တစ်ခု၏ဝန်ဆောင်မှုသက်တမ်းCVD SiCမြေစိုက်ကွင်းသို့ ရောက်ရှိနိုင်သည်-

သမားရိုးကျ ဆီလီကွန် အစိတ်အပိုင်းများထက် ၃ ဆမှ ၅ ဆ ပိုရှည်သည်။

ဤသက်တမ်းတိုးခြင်းသည် အစားထိုးအကြိမ်ရေကို လျှော့ချပေးပြီး ဆီမီးကွန်ဒတ်တာထုတ်လုပ်သူများအတွက် အလုံးစုံပိုင်ဆိုင်မှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်ကိုက်ညီသော လျှပ်စစ်စွမ်းဆောင်ရည်

မတူညီသော ပလာစမာစနစ်များသည် အကောင်းဆုံးစွမ်းဆောင်ရည်ကိုရရှိရန် မတူညီသောလျှပ်စစ်ဝိသေသလက္ခဏာများ လိုအပ်သည်။

Semicorex သည် အမျိုးမျိုးသော စက်ပစ္စည်းဗိသုကာများနှင့် အခန်းဒီဇိုင်းများကို ပံ့ပိုးရန်အတွက် စိတ်ကြိုက်ပြုပြင်နိုင်သော ခံနိုင်ရည်အတိုင်းအတာများကို ပေးဆောင်သည်-

လျှပ်စစ်ခုခံနိုင်မှုအတိုင်းအတာ-

0.5 မှ 10⁶ Ω·စင်တီမီတာ

ဤကျယ်ပြန့်သောအတိုင်းအတာသည် အင်ဂျင်နီယာများအတွက် အသင့်လျော်ဆုံးလျှပ်စစ်ဂုဏ်သတ္တိများကို ရွေးချယ်နိုင်စေသည်-

Plasma etching စနစ်များ

Dielectric etch လုပ်ငန်းစဉ်များ

လျှပ်ကူးနိုင်သော ရုပ်ရှင်ကို လုပ်ဆောင်ခြင်း။

ဖြစ်ထွန်းခန်းများ

အဆင့်မြင့် RF ပလာစမာ အသုံးချပရိုဂရမ်များ

စိတ်ကြိုက်လျှပ်စစ်အမူအကျင့်များသည် အခန်းတည်ငြိမ်မှုနှင့် လုပ်ငန်းစဉ်ကို ထပ်တလဲလဲလုပ်ဆောင်နိုင်မှုကို တိုးတက်ကောင်းမွန်စေသည်။

Semiconductor စက်ပစ္စည်းများအတွက် တိကျမှုထုတ်လုပ်ခြင်း။

Upper Electrode Grounding Rings များသည် ပုံမှန်အားဖြင့် ကြီးမားသော အချင်းများနှင့် တင်းကျပ်သော အတိုင်းအတာ ခံနိုင်ရည်များ ပါဝင်သည်။

ယေဘူယျ ထုတ်လုပ်မှုဖွဲ့စည်းမှုပုံစံတွင်-

ပြင်ပအချင်း (OD): ခန့်မှန်းခြေ 400 မီလီမီတာ

အထူအကွာအဝေး: 1-10 မီလီမီတာ

တိကျသောစက်ဖြင့် ဂျီသြမေတြီ

အပြစ်အနာအဆာကင်းသော မျက်နှာပြင်တည်ဆောက်ပုံ

အစိတ်အပိုင်းတိုင်းသည် သေချာစေရန် တင်းကျပ်သော ထုတ်လုပ်မှု ထိန်းချုပ်မှုကို ခံယူသည်-

ယူနီဖောင်းသိပ်သည်းဆ

တိကျသောအတိုင်းအတာများ

တစ်သမတ်တည်းလျှပ်စစ်ဂုဏ်သတ္တိများ

ဖွဲ့စည်းပုံဆိုင်ရာ ယုံကြည်စိတ်ချရမှု

ဆီမီးကွန်ဒတ်တာအဆင့် သန့်ရှင်းမှု

အပြစ်အနာအဆာကင်းသောတည်ဆောက်မှုသည် တည်ငြိမ်သောပလာစမာလည်ပတ်မှုကို ထိန်းသိမ်းရန်နှင့် ညစ်ညမ်းမှုအန္တရာယ်များကိုလျှော့ချရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

အသုံးချမှု

Upper Electrode Grounding Rings ကို တွင်တွင်ကျယ်ကျယ် အသုံးပြုကြသည် ။

Plasma etching ကိရိယာ

ICP etching စနစ်များ

CCP ပလာစမာဓာတ်ပေါင်းဖိုများ

Semiconductor အစစ်ခံအခန်းများ

အဆင့်မြင့်ယုတ္တိဗေဒထုတ်လုပ်မှု

DRAM နှင့် NAND ထုတ်လုပ်မှု

ပါဝါ semiconductor ထုတ်လုပ်မှု

ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်းလုပ်ဆောင်ခြင်း။

၎င်းတို့၏ထူးခြားသောပလာစမာခံနိုင်ရည်နှင့်လျှပ်စစ်တည်ငြိမ်မှုကိုပေါင်းစပ်နိုင်မှုသည်ခေတ်မီတစ်ပိုင်းလျှပ်ကူးကိရိယာကိရိယာများတွင်မရှိမဖြစ်လိုအပ်သည်။

အဘယ်ကြောင့် Semicorex ကိုရွေးချယ်သနည်း။

Semicorex သည် အဆင့်မြင့် CVD SiC နည်းပညာ၊ တိကျသော စက်ပိုင်းဆိုင်ရာကျွမ်းကျင်မှုနှင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအဆင့် အရည်အသွေးထိန်းချုပ်မှုတို့ကို ပေါင်းစပ်ပြီး အလိုအပ်ဆုံးစက်မှုလုပ်ငန်းစံနှုန်းများနှင့်ကိုက်ညီသည့် မြေသားကွင်းများကို ပေးအပ်ရန်။

ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် ဖောက်သည်စက်ကိရိယာပလက်ဖောင်းများနှင့် ချောမွေ့စွာပေါင်းစပ်မှုကိုသေချာစေရန် စိတ်ကြိုက်အတိုင်းအတာ၊ ခံနိုင်ရည်သတ်မှတ်ချက်များ၊ မျက်နှာပြင်ကုသမှုများနှင့် အသုံးချမှုဆိုင်ရာ ဒီဇိုင်းများကို ပံ့ပိုးပေးပါသည်။
