အပူ-ကွေး Glass Graphite မှို

၎င်း၏ထူးခြားသောပုံဆောင်ခဲဖွဲ့စည်းပုံကြောင့်၊ Semicorex Hot-bent Glass Graphite Mold သည် အပူချိန်မြင့်မားသောခုခံမှု၊ အပူစီးကူးမှု၊ လျှပ်စစ်စီးကူးမှု၊ ထူးခြားသောရှော့ခ်ခုခံမှု၊ ချောဆီ၊ ကောင်းမွန်သောဓာတုဗေဒတည်ငြိမ်မှုနှင့် ချေးခံနိုင်ရည်တို့အပါအဝင် အထူးဂုဏ်သတ္တိများရှိသည်။

1. မြင့်မားသောအပူချိန်ခုခံမှု-ဖိုက်တင်အလွန်မြင့်မားသော အရည်ပျော်မှတ်၊ လေဟာနယ်ထဲတွင် 3850±50 ဒီဂရီစင်တီဂရိတ်ရှိသည်။ ပုံမှန် အပူချိန် ခံနိုင်ရည်ရှိသော ပစ္စည်းများ နှင့် မတူဘဲ၊ ဂရပ်ဖိုက် သည် အပူချိန် တိုးလာသည်နှင့်အမျှ ပျော့ပျောင်း မသွားပါ။ တကယ်တော့ သူ့ရဲ့ ခွန်အားတွေ တိုးလာပါတယ်။

2. အပူနှင့်လျှပ်စစ်ကူးယူနိုင်မှု- Graphite သည် အလွန်ကောင်းမွန်သော အပူနှင့် လျှပ်စစ်စီးကူးမှုကို ပြသသည်။ ၎င်း၏အပူစီးကူးမှုသည် အခန်းအပူချိန်တွင် အလွန်မြင့်မားသောအပူစီးကူးကိန်းပါသော သတ္တုအများစုနှင့် ဆန့်ကျင်ဘက်ဖြစ်သည်။

ဖိုက်တင် သည် ကြေးနီ၏ သုံးပုံတစ်ပုံခန့်၊ အလူမီနီယမ်ထက်ဝက်နှင့် အခန်းအပူချိန်တွင် သံမဏိထက် နှစ်ဆခန့် မြင့်မားသောအပူစီးကူးနိုင်စွမ်းရှိသော Graphite ပါရှိသည်။

3. ထူးထူးခြားခြား အပူဒဏ်ခံနိုင်ရည်- Graphite သည် anisotropic ချဲ့ထွင်မှုကို ပြသပြီး သေးငယ်သော မက်ခရိုစကိုပီကိန်း ချဲ့ထွင်မှုကို ဖြစ်ပေါ်စေသည်။ ရုတ်တရက် အပူချိန်ပြောင်းလဲမှုအောက်တွင်၊ ဂရပ်ဖိုက်၏အသံအတိုးအကျယ်ပြောင်းလဲမှုသည် အနည်းငယ်မျှသာဖြစ်သည်။ ၎င်း၏အလွန်ကောင်းမွန်သောအပူစီးကူးမှုနှင့်အတူဂရပ်ဖိုက်သည်အလွန်ကောင်းမွန်သောအပူရှော့တိုက်ခြင်းကိုပြသသည်။

4. ချောဆီဂရပ်ဖိုက်- အလွှာဖွဲ့စည်းပုံသည် ဗန်ဒါဝါးလ် တပ်ဖွဲ့များဖြင့် ပေါင်းစပ်ဖွဲ့စည်းမှု အားနည်းစေပြီး ချောဆီဂုဏ်သတ္တိများကို ပေးဆောင်သည်။ ဂရပ်ဖိုက်၏ချောဆီသည် graphite flakes များ၏အရွယ်အစားပေါ်တွင်မူတည်သည်။ ပိုကြီးသော flakes များသည် ပွတ်တိုက်မှု၏ကိန်းဂဏန်းနိမ့်ပြီး ချောဆီပိုကောင်းစေသည်။

5. ကောင်းမွန်သော ဓာတုတည်ငြိမ်မှုနှင့် တိုက်စားမှုဒဏ်ခံနိုင်ရည်- Graphite သည် အခန်းအပူချိန်တွင် အလွန်ကောင်းမွန်သော ဓာတုတည်ငြိမ်မှုကို ပြသပြီး ပြင်းထန်သော အက်ဆစ်များ၊ ပြင်းထန်သော အယ်ကာလီများနှင့် အော်ဂဲနစ်ပျော်ဝင်ပစ္စည်းများကြောင့် ထိခိုက်မှုမရှိပါ။ ၎င်းသည် အလွန်ပြင်းထန်သော သံချေးတက်ခြင်းကိုလည်း ခံနိုင်ရည်ရှိသည်။

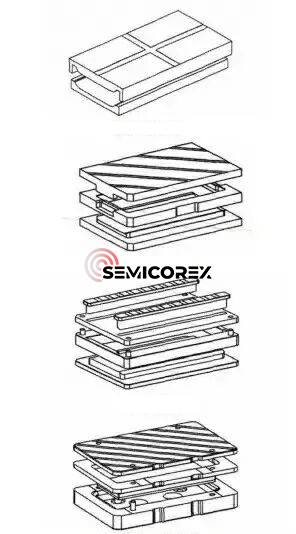

အသုံးများသော Hot-bent Glass Graphite Mold ဒီဇိုင်းများတွင် နှစ်မုဒ်၊ သုံးမုဒ်၊ မျိုးစုံမုဒ် နှင့် ဖန်ပုတီးများပါသော ဘက်စုံဒီဇိုင်းများ ပါဝင်သည်။ ယေဘူယျအားဖြင့်၊ ကွေးကွေးဖန်တစ်ခုသည် နှစ်မုဒ် သို့မဟုတ် သုံးမုဒ် ဒီဇိုင်းများကို အသုံးပြုပြီး နှစ်ထပ်ကွေး သို့မဟုတ် ပိုမိုရှုပ်ထွေးသော ကွေးညွှတ်သောဖန်ခွက်သည် ဖန်ပုတီးစေ့များဖြင့် multi-mode သို့မဟုတ် multi-mode ဒီဇိုင်းများကို အသုံးပြုသည်။

3D hot-bent glass ၏ အထွက်နှုန်းသည် ထုတ်လုပ်သူအများစုအတွက် အဓိကခေါင်းကိုက်နေသေးသည်။ အထွက်နှုန်းကို ထိခိုက်စေသော သိသာထင်ရှားသောအချက်မှာ pitting ဖြစ်ပြီး၊ ယေဘုယျအားဖြင့် အဓိကအကြောင်းအရင်း သုံးခုကြောင့်ဖြစ်သည်။

1) အပူကွေးဖန်ဖိုက်တာမှိုသည် ပူသောကွေးညွှတ်မှုလိုအပ်ချက်များနှင့် မကိုက်ညီပါ။ ၎င်း၏အမှုန်အမွှားအရွယ်အစား (ယေဘုယျအားဖြင့် 4μm သို့မဟုတ် ပိုသေးငယ်ရန် လိုအပ်သည်) သည် အလွန်ကြီးမားသောကြောင့် ချွေးပေါက်များကို မြင်နိုင်စေသည်။ ဖန်သားပျော့သွားပြီးနောက် ဤကြီးမားသော အမှုန်အမွှားများနှင့် ချွေးပေါက်များသည် အဖုအထစ်များကို အလွယ်တကူ ဖန်တီးပေးပါသည်။

2) Graphite အမှုန့်သည် ကုန်ကြမ်း၊ စီမံဆောင်ရွက်ပေးခြင်းနှင့် အသုံးပြုမှုပတ်ဝန်းကျင်ကြောင့် အလွန်အကျွံ ကြွေကျပါသည်။ ဤအမှုန်အမွှားများသည် ဖန်သားမျက်နှာပြင်များကြားတွင် ပိတ်မိသွားကာ ဖန်ခွက်အတွင်း အဖုအထစ်များဖြစ်ပေါ်စေသည်။

3) ပူပြင်းသော ကွေးညွှတ်နေချိန်တွင် ဖန်ခွက်နှင့် ဂရပ်ဖိုက်များသည် မြင့်မားသော အပူချိန်တွင် ဓာတ်ငွေ့များ ထွက်လာသည်။ ဓာတ်ငွေ့များ ညံ့ဖျင်းစွာ လွတ်မြောက်ပါက၊ ဓာတ်ငွေ့ထုတ်လွှတ်မှု မြင့်မားသော နေရာများတွင် ပို၍ သိသာထင်ရှားသော အဖုအထစ်များ ပေါ်လာပါသည်။

အကြောင်းရင်းသုံးခုစလုံးသည် ရွေးချယ်မှု၊ စီမံဆောင်ရွက်ခြင်း၊ သိုလှောင်မှုနှင့် အသုံးပြုမှုအပေါ် စေ့စေ့စပ်စပ် ထိန်းချုပ်ရန် လိုအပ်သည်။ဖိုက်တင်။တတိယအကြောင်းရင်းကို မှိုဒီဇိုင်းတွင် တိုးတက်မှုများဖြင့် ဖြေရှင်းနိုင်ပြီး အထူးသဖြင့် တိကျသော လေဝင်လေထွက်ပေါက်များ သို့မဟုတ် လေဝင်လေထွက်လမ်းကြောင်းများကို ထည့်သွင်းခြင်းဖြင့် ဖြေရှင်းနိုင်ပါသည်။ လေဝင်လေထွက်ချန်နယ်များ၏ ဒီဇိုင်းသည် အခြေခံအခန်းနှစ်ရပ်တွင် အောက်ပါအတိုင်းဖြစ်သည်- ဖွဲ့စည်းခန်းနှင့် ပြင်ပပတ်ဝန်းကျင်ကြားတွင် ချောမွေ့သောလေ၀င်လေထွက်ရှိစေရန်နှင့် ဖွဲ့စည်းခန်းထဲသို့ ကြီးမားသော နိုင်ငံခြားအမှုန်အမွှားများ ဝင်ရောက်မှုကို လျှော့ချပေးသည်။

Semicorex Hot-bent glass graphite မှိုတွင် ကျယ်ပြန့်သော အတွေ့အကြုံရှိပြီး ဖောက်သည်၏အလိုရှိရာပန်းတိုင်များကို တတ်နိုင်သမျှ အကောင်းဆုံးဖြေရှင်းပေးနိုင်သည့် နည်းပညာအဖွဲ့တစ်ခုရှိသည်။
