Rapid Thermal Annealing ၏ နိဒါန်းအကျဉ်း

Rapid thermal annealing (အတိုကောက် RTA သို့မဟုတ် RTP) သည် ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်မှုတွင် လျင်မြန်သော အပူပိုင်းဆိုင်ရာ လုပ်ဆောင်ခြင်းနည်းပညာတစ်ခုဖြစ်သည်။ ၎င်း၏ အဓိက နိယာမမှာ ပြင်းထန်မှု မြင့်မားသော တောက်ပသော အပူရင်းမြစ် (ဥပမာ ဟေလိုဂျင် မီးချောင်းများ၊ လေဆာများ၊ လက်နှိပ်ဓာတ်မီးများ စသည်တို့) ကို အသုံးပြု၍ wafer မျက်နှာပြင်ကို လျင်မြန်စွာ အပူပေးရန်အတွက် wafer ကို ပစ်မှတ် မြင့်မားသော အပူချိန်သို့ အချိန်တိုတို (စက္ကန့် သို့မဟုတ် မီလီစက္ကန့်) ဖြင့် အပူပေးကာ လျင်မြန်သော အအေးပေးသည့် လုပ်ငန်းစဉ် ဖြင့် လုပ်ဆောင်သည်။

annealing လုပ်ငန်းစဉ်များ၏အဓိကအမျိုးအစားများ

ခေတ်မီကုန်ထုတ်လုပ်ငန်းစုများအတွက် အမြဲတိုတောင်းသော လျှပ်စီးမှုကြာချိန်များအတွက် လိုအပ်ချက်ကြောင့် အရှိန်မြှင့်လုပ်ဆောင်သည့်အချိန်ကို စက္ကန့်မှ မီလီစက္ကန့်အထိ ဆက်တိုက်လျှော့ချကာ မိုက်ခရိုစက္ကန့်များအထိ ပေါင်းစပ်နည်းပညာများ အပြည့်အစုံကို တီထွင်ခဲ့သည်။

1. လျင်မြန်သော အပူအအေးခံခြင်းကို စိမ်ပါ။

1 ~ 30 စက္ကန့်ဖြင့် ရိုးရာ RTA လုပ်ငန်းစဉ်သည် အမြင့်ဆုံးအပူချိန်တွင် ရှိနေသည်။

2. Spike လျှင်မြန်သောအပူ annealing

ဝိုင်ဖာများသည် ချက်ခြင်းအအေးမခံရမီ ဒုတိယစက္ကန့်ပိုင်းအတွင်း နည်းပါးစွာနေထိုင်ခြင်းဖြင့် အမြင့်ဆုံးအပူချိန် (~1050°C) သို့ ရောက်ရှိသည်။ အလွန်တိမ်ကောသော လမ်းဆုံဖွဲ့စည်းခြင်းအတွက် ပင်မရေစီးကြောင်း လုပ်ငန်းစဉ်။

3. ဖလက်ရှ်မီးခွက် ဖြာထွက်ခြင်း။

Arc မီးချောင်းများမှ ပြင်းထန်သောမီလီစက္ကန့်စကေးဖလက်ရှ်မီးသည် အစုလိုက်အလွှာကို အေးနေစေပြီး wafer မျက်နှာပြင်ကိုသာ ချက်ခြင်းအပူပေးသည်။

4.Laser spike annealing

စကင်န်ဖတ်သော လေဆာရောင်ခြည်သည် မိုက်ခရိုစက္ကန့်မှ မီလီစက္ကန့်အတွင်း အမြင့်ဆုံးဆီလီကွန်အလွှာသို့ ကန့်သတ်ထားသော အပူများကို ပေးသည်။ ၎င်းသည် အနိမ့်ဆုံးအပူဘတ်ဂျက်၊ အမြင့်ဆုံး dopant activation ထိရောက်မှုနှင့် ဖြစ်နိုင်ခြေအနိမ့်ဆုံးလမ်းဆုံများကို ပေးဆောင်သည်။

---

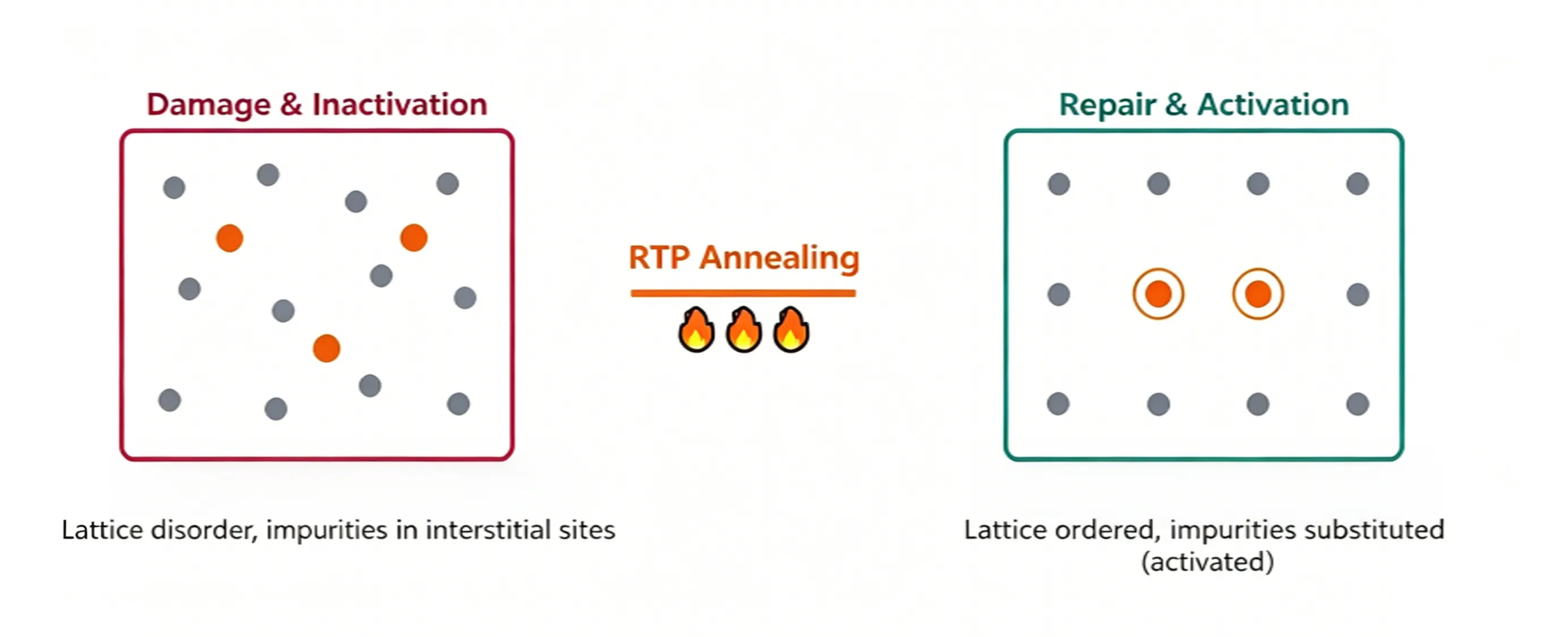

အိုင်းယွန်း စိုက်ပြီးနောက် အဘယ်ကြောင့် လျင်မြန်သော အပူအအေးခံရန် လိုအပ်သနည်း။

Ion implantation သည် ပြင်းထန်သော ဗုံးကြဲခြင်းလုပ်ငန်းစဉ်ကို ပြီးမြောက်စေရန် ဆီလီကွန် wafer များကို တိုက်ခတ်ရန် စွမ်းအင်မြင့် အိုင်းယွန်းများပေါ်တွင် မှီခိုနေရသော ပြင်းထန်သော ဗုံးကြဲခြင်း လုပ်ငန်းစဉ်ဖြစ်ပြီး၊ ၎င်းသည် wafer ကို ဆိုးရွားစွာ ပျက်စီးစေကာ ပေါင်းတင်သည့် လုပ်ငန်းစဉ်တွင်သာ ဖြေရှင်းနိုင်သော အရေးကြီးသော ချို့ယွင်းချက်နှစ်ခုကို ဖြစ်ပေါ်စေပါသည်။

1. Dopants များသည် မသင့်လျော်သော ကွက်ကွက်များကို သိမ်းပိုက်ထားသည်။

အခမဲ့ အားသွင်းသယ်ဆောင်သူများ (အပေါက်များ သို့မဟုတ် အီလက်ထရွန်များ) ထုတ်ပေးရန်အတွက် dopant အက်တမ်များ (Boron၊ Phosphorus၊ Arsenic) အတွက် ၎င်းတို့သည် မူလဆီလီကွန်အက်တမ်များကို အစားထိုး၍ အစားထိုးလက်တင်ဆိုဒ်များကို သိမ်းပိုက်ရမည်ဖြစ်သည်။ စိုက်ပြီးပြီးချင်းမှာပဲ၊ dopants အများစုဟာ ကြားခံနေရာတွေမှာ ပိတ်မိနေတတ်ပါတယ်။ ဤကြားခံအစွန်းအထင်းများသည် လျှပ်စစ်ဖြင့် မလှုပ်ရှားနိုင်ဘဲ သယ်ဆောင်လာစေရန် မည်သည့်အရာမှ မပါဝင်နိုင်ပါ။ Annealing သည် ကြားခံအဆိပ်အတောက်များကို အစားထိုးနေရာများသို့ ရွှေ့ပြောင်းရန် တွန်းအားပေးရန်အတွက် အပူစွမ်းအင်ကို ပံ့ပိုးပေးကာ စစ်မှန်သော "dopant activation" ကို ရရှိပြီး ၎င်းတို့အား လုပ်ဆောင်နိုင်သော အလှူရှင်များ သို့မဟုတ် လက်ခံသူများအဖြစ် ပြောင်းလဲပေးပါသည်။ dopant activation rate သည် doped အလွှာ၏စာရွက်ခံနိုင်ရည်အား တိုက်ရိုက်အုပ်ချုပ်သည်။

2. ရာဇမတ်ကွက်များ ပြင်းထန်စွာ ပျက်စီးနေပါသည်။

မြင့်မားသောအိုင်းယွန်းထည့်သွင်းခြင်းသည် wafer မျက်နှာပြင်ပေါ်ရှိ ပုံဆောင်ခဲပြားများကို နှောင့်ယှက်စေပြီး amorphization ကိုပင်ဖြစ်စေနိုင်သည်- မူလက ကောင်းမွန်စွာ ညှိထားသော single-crystal silicon သည် မူမမှန်သောဖန်နှင့်တူသော amorphous silicon အလွှာအဖြစ်သို့ ပြောင်းလဲသွားသည်။ နဂိုအတိုင်း အောက်ခံ ဆီလီကွန်ကို ပုံစံပလိတ်အဖြစ် အသုံးပြုကာ ဤ amorphous silicon အလွှာကို တစ်ခုတည်းသော ပုံဆောင်ခဲအဖြစ်သို့ ပြန်လည်ကြီးထွားလာစေပါသည်။ ဤလုပ်ငန်းစဉ်ကို solid-phase epitaxial recrystallization (SPER) ဟုခေါ်သည်။

လိမ်းခြင်းလုပ်ငန်းစဉ်သည် အဘယ်ကြောင့် "မြန်ဆန်" ရပါသနည်း။

အကယ်၍ အပူချိန်မြင့်သောကုသမှုသည် မဖြစ်မနေလိုအပ်ပါက၊ အဘယ်ကြောင့်ဆိုသော် လျှင်မြန်သော အပူအအေးခံခြင်းလုပ်ငန်းစဉ်အစား ကြာရှည်အပူပေးရန်အတွက် သမားရိုးကျမီးဖိုများကို အဘယ်ကြောင့်အသုံးမပြုသနည်း။ အကြောင်းရင်းမှာ မြင့်မားသော အပူချိန်များသည် အညစ်အကြေးများကို လှုံ့ဆော်ပေးရုံသာမက အတွင်းပိုင်းကို ပျံ့နှံ့သွားစေပြီး လမ်းဆုံကို ပိုမိုနက်ရှိုင်းစေသည်။ အဆင့်မြင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများသည် အလွန်တိမ်ကောသောလမ်းဆုံများ (USJ) လိုအပ်သည်၊ လမ်းဆုံပိုတိမ်လေလေ၊ ပိုကောင်းလေဖြစ်သည်။

Dopant diffusion အကွာအဝေးကို ဖော်မြူလာမှသတ်မှတ်ထားသော အပူဘတ်ဂျက်ဖြင့် ဆုံးဖြတ်သည်-

ပျံ့နှံ့မှု အရှည် ≈ √(D·t), D ∝ exp(−Eₐ/kT)

D = dopant diffusion coefficient (အပူချိန်ဖြင့် အဆတိုးသည်)

t = အပူချိန်မြင့်သောအချိန်

ပိုမိုမြင့်မားသောအပူချိန်နှင့် အပူရှိန်ကြာရှည်စွာနေထိုင်ချိန်နှစ်ခုစလုံးသည် ပိုမိုနက်ရှိုင်းသောလမ်းဆုံများကိုဖြစ်ပေါ်စေပြီး အခြေခံအပေးအယူတစ်ခုကိုဖန်တီးသည်- လုံလောက်သောမြင့်မားသောအပူချိန်သည် dopant activation အတွက်လိုအပ်သည်၊ သို့သော်လမ်းဆုံကိုပိုမိုနက်ရှိုင်းလာစေရန်အတွက် အပူပေးချိန်အနည်းငယ်လိုအပ်ပါသည်။

တစ်ခုတည်းသော အလားအလာရှိသော ဖြေရှင်းချက်မှာ အမြင့်ဆုံးအပူချိန်သို့ အမြန်တက်ခြင်းဖြစ်ပြီး ချက်ချင်းအအေးခံခြင်းဖြင့်၊ အလွန်တိုတောင်းသော ပြတင်းပေါက်တစ်ခုသို့ အပူချိန်မြင့်သော ထိတွေ့မှုကို ကန့်သတ်ထားသည်။ ဤသည်မှာ သမားရိုးကျ မီးဖိုအပူပေးမှုထက် လျင်မြန်သော အပူအအေးခံခြင်း၏ အဓိကအားသာချက်ဖြစ်သည်- ဒုတိယ သို့မဟုတ် မီလီစက္ကန့်အတိုင်းအတာအထိ အပူချိန်စက်ဘီးစီးခြင်းသည် အလုံးစုံအပူဘတ်ဂျက်ကို နည်းပါးစေသည်။

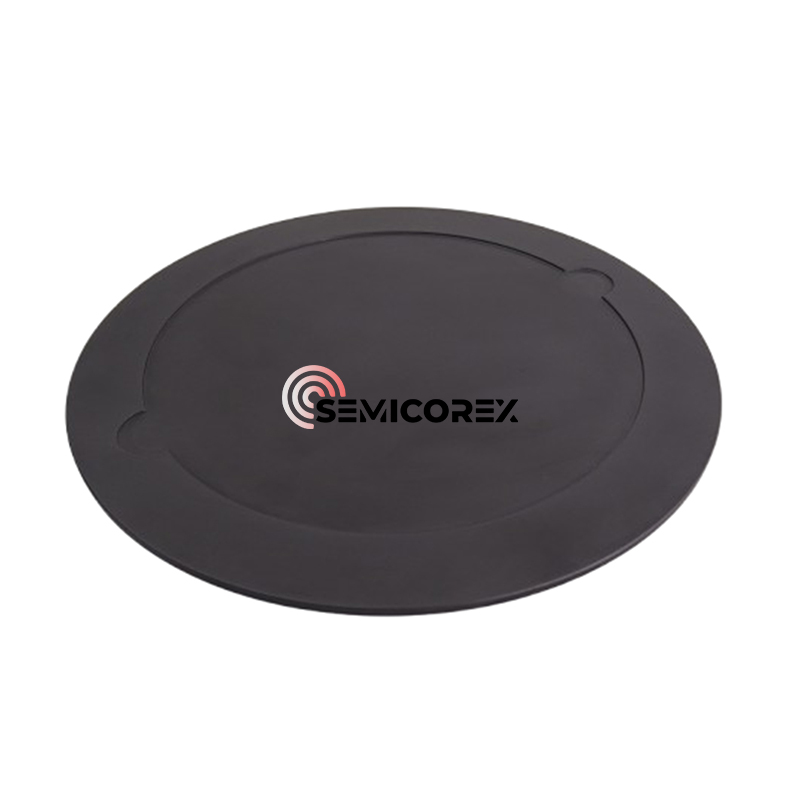

Semicorex သည် အရည်အသွေးမြင့်မှုကို ပေးသည်။RTP/RTA wafer ဝန်ဆောင်မှုပေးသူများဖောက်သည်များ၏လိုအပ်ချက်အပေါ်အခြေခံသည်။ သင့်တွင် စုံစမ်းမေးမြန်းမှုများ သို့မဟုတ် နောက်ထပ်အသေးစိတ်အချက်အလက်များ လိုအပ်ပါက၊ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ရန် တုံ့ဆိုင်းမနေပါနှင့်။
