SOI Substrates ၏ ခြုံငုံသုံးသပ်ချက်

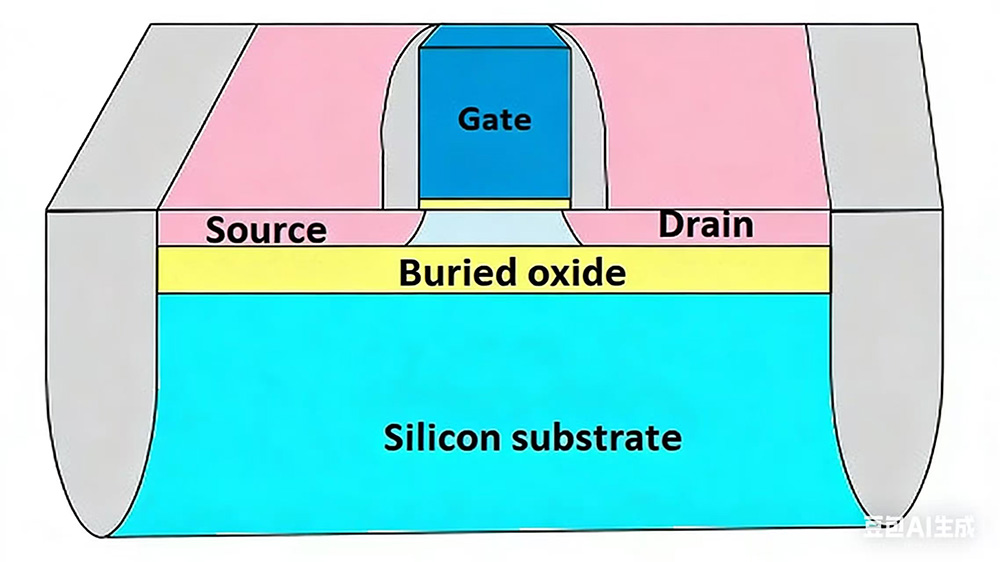

SOI (Silicon-On-Insulator) အလွှာသည် ဆီလီကွန်အောက်ဆိုဒ် (SiO2) လျှပ်ကာအလွှာကို ထိပ်တန်းဆီလီကွန်အလွှာတစ်ခုနှင့် တစ်ခုကြားတွင် မိတ်ဆက်သည့်ဖွဲ့စည်းပုံဖြစ်သည်။ဆီလီကွန်အလွှာနှင့် ပေါင်းစပ်ထားသော ဆားကစ်များကို အပေါ်ဆုံးဆီလီကွန်ပါးပါးလွှာတွင် ဖန်တီးထားသည်။ ပေါင်းစပ်ဆားကစ်များထုတ်လုပ်ရန် SOI ပစ္စည်းများအသုံးပြုသည့်နည်းပညာကို SOI နည်းပညာဟုခေါ်သည်။

SOI substrate ထုတ်လုပ်ခြင်းအတွက် အဓိကနည်းပညာသုံးမျိုး

1. စိုက်ထားသော အောက်ဆီဂျင် (SIMOX) ဖြင့် ပိုင်းခြားခြင်း

2. Bond နှင့် etch-back SOI (BESOI)

3. စမတ်-ဖြတ်နည်းပညာ။

SOI substrate ၏အားသာချက်များ

1. Low Substrate Leakage Current

SiO2 insulating layer သည် transistor ကို အရင်းခံ silicon substrate မှ ထိထိရောက်ရောက် ခွဲထုတ်သည်။ ဤအထီးကျန်မှုသည် တက်ကြွသောအလွှာမှ မလိုလားအပ်သော လျှပ်စီးကြောင်းကို အောက်ခြေအလွှာသို့ လျှော့ချပေးသည်။ Leakage current သည် အပူချိန်နှင့်အတူ တိုးလာသောကြောင့် အပူချိန်မြင့်သော ပတ်ဝန်းကျင်များတွင် ချစ်ပ်ပြားများ၏ ယုံကြည်စိတ်ချရမှုကို သိသိသာသာ တိုးတက်စေသည်။

2. Parasitic Capacitance ကို လျှော့ချပါ။

parasitic capacitance တည်ရှိခြင်းကြောင့်၊ signal transmission တွင် နောက်ဆက်တွဲနှောင့်နှေးမှုများ မလွဲမသွေဖြစ်ပေါ်ပါသည်။ ဤကပ်ပါးစွမ်းရည်များကို လျှော့ချရန် SOI ပစ္စည်းများကို အသုံးပြုခြင်းသည် မြန်နှုန်းမြင့် သို့မဟုတ် ပါဝါနည်းသော ချစ်ပ်များများတွင် အသုံးများသည်။ CMOS လုပ်ငန်းစဉ်များကို အသုံးပြု၍ ထုတ်လုပ်ထားသော သမားရိုးကျ ချစ်ပ်များနှင့် နှိုင်းယှဉ်ပါက SOI ချစ်ပ်များသည် မြန်နှုန်း 15% ပိုမိုမြင့်မားပြီး ပါဝါသုံးစွဲမှု 20% လျော့နည်းနိုင်သည်။

3. Noise Isolation

ပေါင်းစပ်-အချက်ပြ အသုံးချပလီကေးရှင်းများတွင်၊ ဒစ်ဂျစ်တယ်ဆားကစ်မှ ထုတ်ပေးသော လျှပ်စစ်ဆူညံသံများသည် analog သို့မဟုတ် ရေဒီယိုကြိမ်နှုန်း (RF) ဆားကစ်များကို အနှောင့်အယှက်ဖြစ်စေနိုင်ပြီး၊ ၎င်းသည် စနစ်တစ်ခုလုံး၏စွမ်းဆောင်ရည်ကို ကျဆင်းစေသည်။ SOI ဖွဲ့စည်းပုံရှိ SiO2 လျှပ်ကာအလွှာသည် တက်ကြွသောဆီလီကွန်အလွှာကို အလွှာမှခွဲထုတ်ကာ မွေးရာပါ ဆူညံသံကို ခွဲထုတ်ပေးသည်။ ဆိုလိုသည်မှာ ဒစ်ဂျစ်တယ်ဆားကစ်ပတ်လမ်းမှ ထုတ်ပေးသော ဆူညံသံများကို အလွှာမှတစ်ဆင့် ထိလွယ်ရှလွယ် analog circuitry သို့ ပျံ့နှံ့ခြင်းမှ ထိရောက်စွာ တားဆီးနိုင်သည်ဟု ဆိုလိုသည်။

SOI အလွှာ၏လျှောက်လွှာဧရိယာများ

1. လူသုံးလျှပ်စစ်ပစ္စည်းကဏ္ဍ

ကတည်းကSOI အလွှာRF filter များနှင့် power amplifier များကဲ့သို့ စက်ပစ္စည်းများ၏ စွမ်းဆောင်ရည်ကို သိသာထင်ရှားစွာ မြှင့်တင်နိုင်ပြီး မြန်ဆန်သော အချက်ပြထုတ်လွှင့်မှုနှင့် ပါဝါသုံးစွဲမှု နည်းပါးသည်။ ၎င်းတို့ကို စမတ်နာရီများနှင့် ကျန်းမာရေးစောင့်ကြည့်ကိရိယာများကဲ့သို့ စမတ်ဝတ်ဆင်နိုင်သော ကိရိယာများ နှင့် မိုဘိုင်းလ်ဖုန်းနှင့် တက်ဘလက်များ၏ RF ရှေ့ဆုံး မော်ဂျူးများ အတွက် ချစ်ပ်များ ထုတ်လုပ်ရာတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။

2. မော်တော်ကား လျှပ်စစ်ပစ္စည်း

ရှုပ်ထွေးသောလျှပ်စစ်သံလိုက်အခြေအနေများကိုခံနိုင်ရည်အားကောင်းမွန်သောစွမ်းဆောင်ရည်ကြောင့် SOI အလွှာများသည် မော်တော်ကားပါဝါစီမံခန့်ခွဲမှုချစ်ပ်များနှင့် အလိုအလျောက်မောင်းနှင်မှုစနစ်များရှိ အပလီကေးရှင်းများထုတ်လုပ်ရန်အတွက် ကောင်းစွာသင့်လျော်ပါသည်။

3. လေကြောင်းနှင့် ကာကွယ်ရေးကဏ္ဍများ

SOI အလွှာများသည် ဓာတ်ရောင်ခြည်ဝင်ရောက်စွက်ဖက်မှုကို ထူးထူးခြားခြား ယုံကြည်စိတ်ချရပြီး ခုခံနိုင်စွမ်းရှိပြီး တိကျမှုနှင့် မြင့်မားသော ယုံကြည်စိတ်ချရမှုအတွက် ဂြိုလ်တုဆက်သွယ်ရေးကိရိယာများနှင့် စစ်ဘက်အီလက်ထရွန်နစ်စနစ်များ၏ တင်းကြပ်သောလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။

4. Internet of Things (IoT)

IoT ဒေတာ ပမာဏ တိုးလာသည်နှင့်အမျှ၊ ကုန်ကျစရိတ်နည်းပြီး တိကျမှုမြင့်မားသည့် လုပ်ဆောင်ချက်အတွက် ဝယ်လိုအား ကြီးထွားလာသည်။ ပါဝါသုံးစွဲမှုနည်းပါးခြင်းနှင့် စွမ်းဆောင်ရည်မြင့်မားခြင်းဆိုင်ရာ အားသာချက်များမှ အကျိုးကျေးဇူးရရှိသော SOI အလွှာများသည် IoT ၏လိုအပ်ချက်များနှင့် အပြည့်အဝလိုက်လျောညီထွေရှိပြီး အာရုံခံ node ချစ်ပ်များနှင့် edge computing ချစ်ပ်များထုတ်လုပ်ရာတွင် အကျယ်တဝင့်လက်ခံကျင့်သုံးကြသည်။

5. ဆေးဘက်ဆိုင်ရာ အီလက်ထရွန်းနစ်နယ်ပယ်တွင် အစားထိုးနိုင်သော ဆေးဘက်ဆိုင်ရာကိရိယာများ

pacemakers နှင့် neurostimulators ကဲ့သို့သော ကိရိယာများသည် ပါဝါသုံးစွဲမှုနည်းခြင်းနှင့် ဇီဝလိုက်ဖက်ညီမှုတို့အတွက် အလွန်မြင့်မားသောလိုအပ်ချက်များရှိသည်။ SOI အလွှာများ၏ ပါဝါစားသုံးမှုနှင့် တည်ငြိမ်မှု နည်းပါးခြင်းသည် လူနာ၏ ခန္ဓာကိုယ်အပေါ် သက်ရောက်မှုကို နည်းပါးစေပြီး စိုက်နိုင်သော ကိရိယာများ၏ ရေရှည် ဘေးကင်းသော လုပ်ဆောင်ချက်ကို သေချာစေနိုင်ပါသည်။
