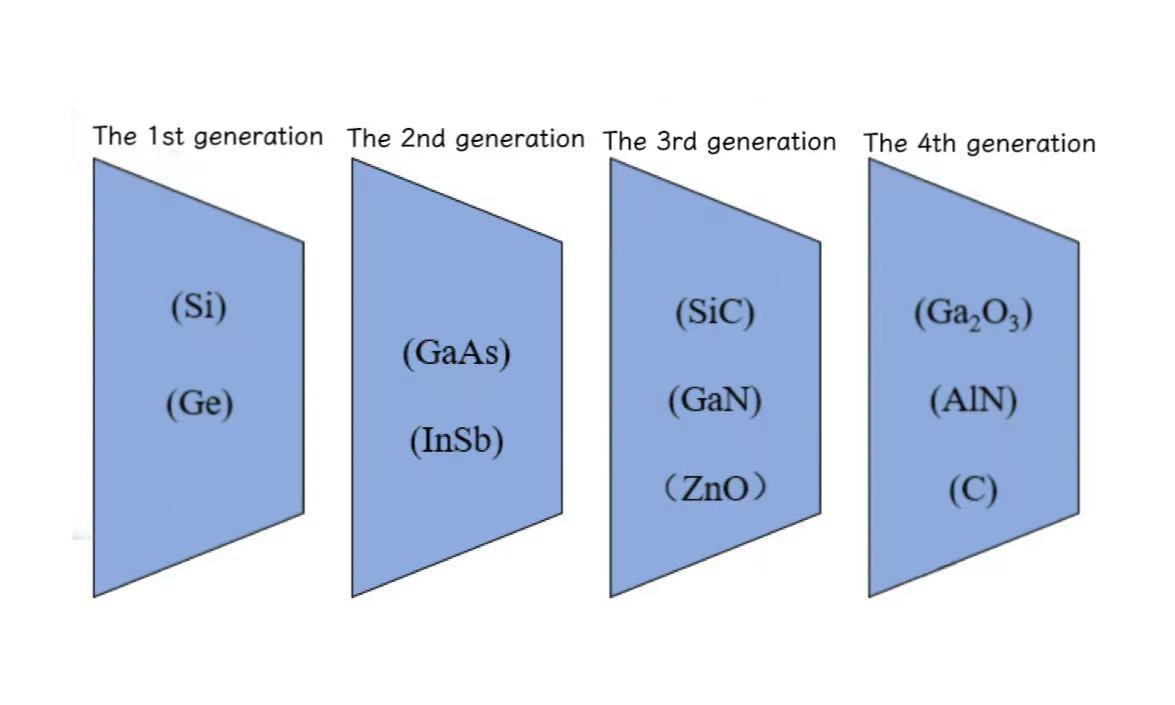

ပထမမျိုးဆက်၊ ဒုတိယမျိုးဆက်၊ တတိယမျိုးဆက်နှင့် စတုတ္ထမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ပစ္စည်းများကား အဘယ်နည်း။

ဆီမီးကွန်ဒတ်တာပစ္စည်းများသည် အခန်းအပူချိန်တွင် conductors နှင့် insulator များကြားတွင် လျှပ်စစ်စီးကူးနိုင်သော ပစ္စည်းဖြစ်ပြီး၊ ပေါင်းစပ်ပတ်လမ်းများ၊ ဆက်သွယ်ရေး၊ စွမ်းအင်နှင့် optoelectronics ကဲ့သို့သော နယ်ပယ်များတွင် အသုံးများကြသည်။ နည်းပညာဖွံ့ဖြိုးတိုးတက်မှုနှင့်အတူ၊ ဆီမီးကွန်ဒတ်တာပစ္စည်းများသည် ပထမမျိုးဆက်မှ စတုတ္ထမျိုးဆက်သို့ ပြောင်းလဲလာသည်။

20 ရာစုအလယ်ပိုင်းတွင်၊ ပထမမျိုးဆက် semiconductor ပစ္စည်းများသည် အဓိကအားဖြင့် ဂျာမနီယမ် (Ge) နှင့်ဆီလီကွန်(စည်)။ ထူးခြားသည်မှာ၊ ကမ္ဘာပေါ်တွင် ပထမဆုံး ထရန်စစ္စတာနှင့် ပထမဆုံး ပေါင်းစပ်ပတ်လမ်းကို ဂျာမနီယမ်ဖြင့် ပြုလုပ်ထားသည်။ သို့သော် 1960 နှောင်းပိုင်းတွင် ဆီလီကွန်ဖြင့် အစားထိုးခဲ့ပြီး၊ အပူစီးကူးမှုနည်းခြင်း၊ အရည်ပျော်မှတ်နည်းခြင်း၊ အပူချိန်မြင့်မားသော ခံနိုင်ရည်အားနည်းခြင်း၊ မတည်ငြိမ်သော ရေတွင်ပျော်ဝင်နိုင်သော အောက်ဆိုဒ်ဖွဲ့စည်းပုံနှင့် ရက်သတ္တပတ်စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှုစသည့် အားနည်းချက်များ ကြောင့်ဖြစ်သည်။ ၎င်း၏ သာလွန်ကောင်းမွန်သော အပူချိန်ခံနိုင်ရည်၊ အလွန်ကောင်းမွန်သော ဓာတ်ရောင်ခြည်ဒဏ်ခံနိုင်မှု၊ သိသိသာသာ ကုန်ကျစရိတ်သက်သာမှု၊ နှင့် ကြွယ်ဝသော အရန်ငွေများကြောင့်၊ ဆီလီကွန်သည် ဂျာမနီယမ်ကို ပင်မပစ္စည်းအဖြစ် တဖြည်းဖြည်း အစားထိုးလာပြီး ယနေ့အထိ ဤအနေအထားကို ဆက်လက်ထိန်းသိမ်းထားသည်။

1990 ခုနှစ်များတွင်၊ ဒုတိယမျိုးဆက် semiconductor ပစ္စည်းများ စတင်ပေါ်ပေါက်လာခဲ့ပြီး gallium arsenide (GaAs) နှင့် indium phosphide (InP) ကို ကိုယ်စားပြုပစ္စည်းများအဖြစ် ပေါ်ပေါက်လာခဲ့သည်။ ဒုတိယ semiconductor ပစ္စည်းများသည် ကြီးမားသော bandgap၊ low carrier concentration၊ သာလွန်ကောင်းမွန်သော optoelectronic ဂုဏ်သတ္တိများအပြင် အလွန်ကောင်းမွန်သော အပူခံနိုင်ရည်နှင့် ဓါတ်ရောင်ခြည်ခံနိုင်ရည်စသည့် အားသာချက်များကို ပေးပါသည်။ ဤအားသာချက်များက ၎င်းတို့အား မိုက်ခရိုဝေ့ဖ်ဆက်သွယ်ရေး၊ ဂြိုလ်တုဆက်သွယ်ရေး၊ အလင်းပြန်ဆက်သွယ်ရေး၊ optoelectronic စက်ပစ္စည်းများနှင့် ဂြိုလ်တုလမ်းညွှန်မှုတို့တွင် တွင်ကျယ်စွာအသုံးပြုစေပါသည်။ သို့ရာတွင်၊ ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်းပစ္စည်းများကို အသုံးပြုရာတွင် ရှားပါးသော အရန်ပစ္စည်းများ၊ ပစ္စည်းကုန်ကျစရိတ်မြင့်မားမှု၊ မွေးရာပါ အဆိပ်သင့်မှု၊ နက်နဲသောအဆင့် ချို့ယွင်းချက်များနှင့် အရွယ်အစားကြီးမားသော wafer များကို ဖန်တီးရာတွင် ခက်ခဲမှုစသည့် ပြဿနာများကြောင့် ကန့်သတ်ထားသည်။

21 ရာစုတွင် တတိယမျိုးဆက် ဆီမီးကွန်ဒတ်တာ ပစ္စည်းများကို ကြိုက်သည်။ဆီလီကွန်ကာဗိုက်(SiC)၊ ဂါလီယမ်နိုက်ထရိတ် (GaN) နှင့် ဇင့်အောက်ဆိုဒ် (ZnO) တို့ ဖြစ်လာသည်။ wide-bandgap semiconductor ပစ္စည်းများဟု လူသိများသော တတိယမျိုးဆက် ဆီမီးကွန်ဒတ်တာပစ္စည်းများသည် ပြိုကွဲဗို့အားမြင့်မားမှု၊ မြင့်မားသော အီလက်ထရွန်ရွှဲအလျင်၊ ထူးထူးခြားခြား အပူစီးကူးမှုနှင့် လွန်ကဲသော ရောင်ခြည်ဒဏ်ခံနိုင်ရည်တို့ကဲ့သို့ ကောင်းမွန်သော ဂုဏ်သတ္တိများကို ပြသသည်။ ဤပစ္စည်းများသည် အပူချိန်မြင့်သော၊ ဗို့အားမြင့်၊ ကြိမ်နှုန်းမြင့်၊ ဓါတ်ရောင်ခြည်မြင့်နှင့် ပါဝါမြင့်မားသောအသုံးချပရိုဂရမ်များတွင် လုပ်ဆောင်နိုင်သော တစ်ပိုင်းလျှပ်ကူးကိရိယာများ ထုတ်လုပ်ရန်အတွက် သင့်လျော်ပါသည်။

ယနေ့ခေတ်တွင် စတုတ္ထမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းများကို ကိုယ်စားပြုသည်။ဂါလီယမ်အောက်ဆိုဒ်(Ga₂O₃)၊ စိန် (C) နှင့် အလူမီနီယမ်နိုက်ထရိတ် (AlN)။ ဤပစ္စည်းများကို ultra-wide bandgap semiconductor ပစ္စည်းများဟုခေါ်သည်၊၊ တတိယမျိုးဆက် semiconductors များထက် ပြိုကွဲနေသော field strength ပိုများသည်။ ၎င်းတို့သည် မြင့်မားသော ဗို့အားနှင့် ပါဝါအဆင့်များကို ခံနိုင်ရည်ရှိပြီး စွမ်းအားမြင့် အီလက်ထရွန်နစ် ကိရိယာများနှင့် စွမ်းဆောင်ရည်မြင့် ရေဒီယိုကြိမ်နှုန်း အီလက်ထရွန်နစ် ကိရိယာများ ထုတ်လုပ်ရန်အတွက် သင့်လျော်သည်။ သို့သော်လည်း ဤစတုတ္ထမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ပစ္စည်းများ၏ ထုတ်လုပ်ရေးနှင့် ထောက်ပံ့ရေးကွင်းဆက်သည် ရင့်ကျက်မှု မရှိသဖြင့် ထုတ်လုပ်မှုနှင့် ပြင်ဆင်မှုတွင် သိသာထင်ရှားသော စိန်ခေါ်မှုများ ရှိနေသည်။
