သင့်တော်သော wafers များကိုရွေးချယ်သည့်အခါအဘယ်ညွှန်ကိန်းများကိုအာရုံစိုက်သင့်သနည်း။

ညှစ် Selection သည် Semiconductor ထုတ်ကုန်များ၏ဖွံ့ဖြိုးတိုးတက်မှုနှင့်ထုတ်လုပ်ခြင်းအပေါ်သိသာသောသက်ရောက်မှုရှိသည်။ညှစ်ရွေးချယ်မှုကိုတိကျစွာ application အခြေအနေများနှင့် ပတ်သက်. လမ်းညွှန်သင့်ပြီးအောက်ပါအရေးကြီးသောမက်ထရစ်များကို အသုံးပြု. ဂရုတစိုက်အကဲဖြတ်သင့်သည်။

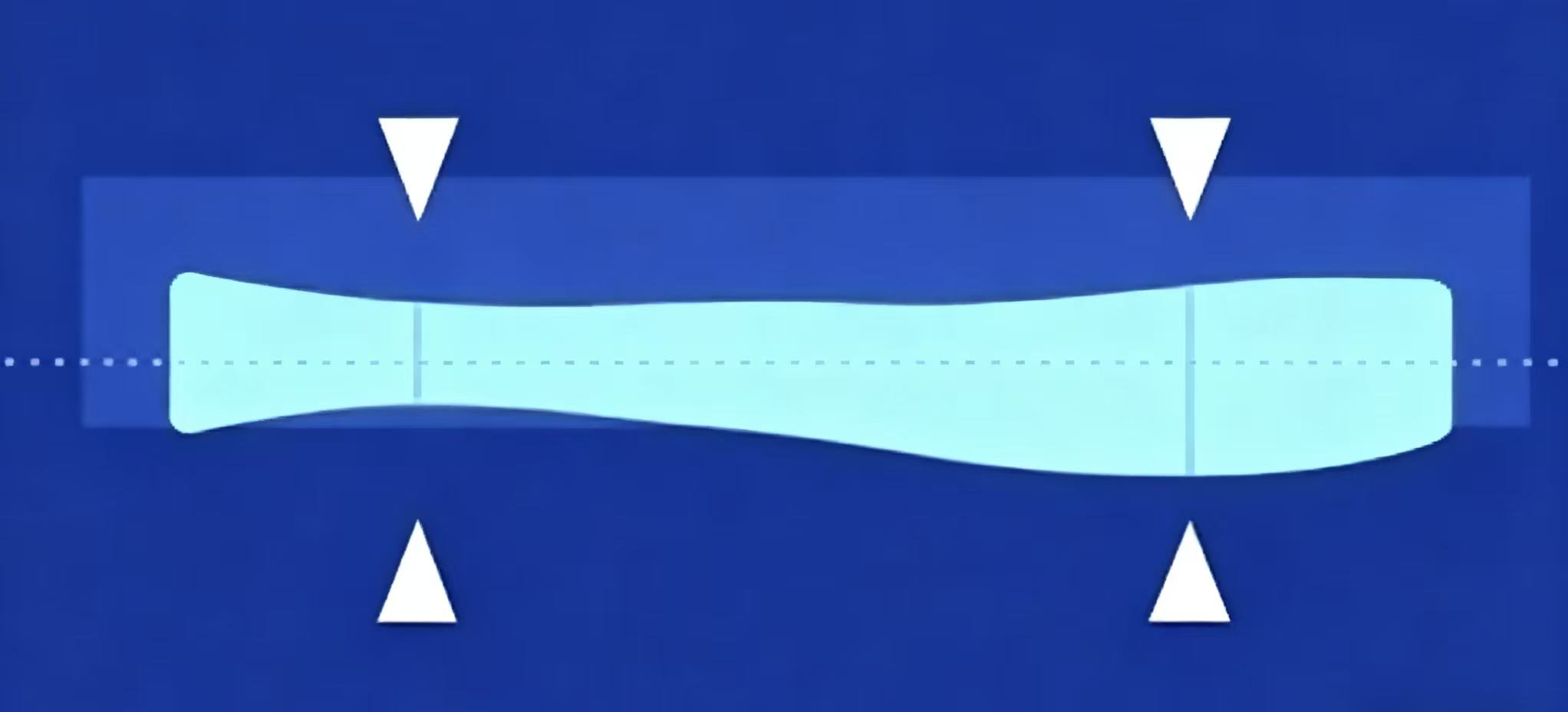

1.total အထူအပြောင်းအလဲ:

ညှစ် မျက်နှာပြင်ကိုတိုင်းတာသည့်အမြင့်ဆုံးနှင့်အနည်းဆုံးအထူများအကြားခြားနားချက်ကို TTV ဟုလူသိများသည်။  ၎င်းသည်အထူတူညီမှုကိုတိုင်းတာရန်အတွက်အရေးကြီးသောမက်ထရစ်တစ်ခုဖြစ်သည်။

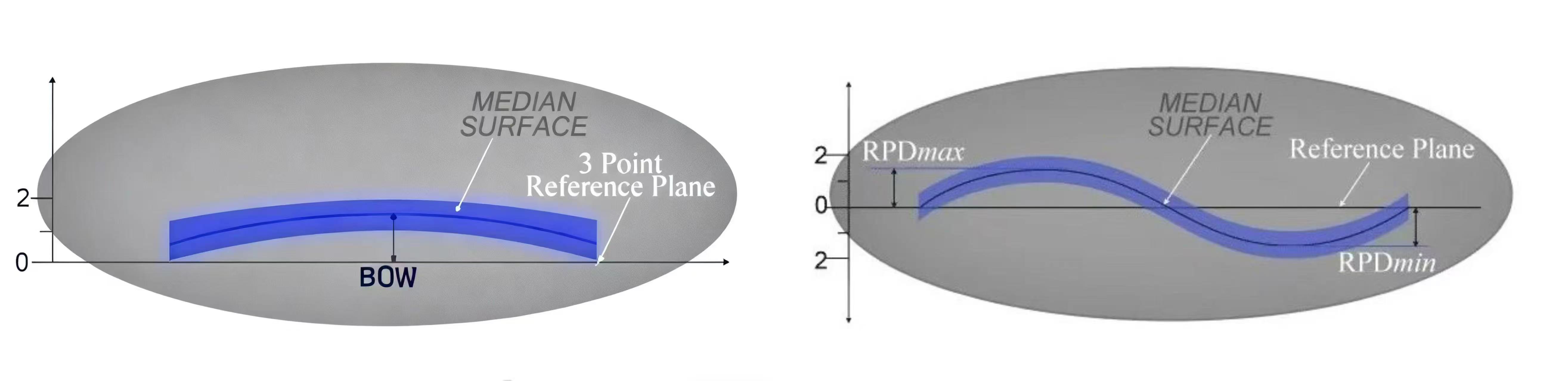

2. အ 0 ိုင်းနှင့်အတိုင်:

Micropipes, dislocations များပါ 0 င်သောကြည်လင်သောပျက်စီးမှုအလွှာများဖြစ်သော Crystal Damage Layer များဖြစ်သော Crystal Damage Layer များဖြစ်သော Crystal Damage Lays များဖြင့်ပြုလုပ်သောမပြည့်စုံသောသို့မဟုတ်ပုံမှန်မဟုတ်သောရာဇမတ်ကွက်များကိုရည်ညွှန်းသည်။ ၎င်းသည် Wafer ၏စက်မှုနှင့်လျှပ်စစ်ဂုဏ်သတ္တိများကိုပျက်စီးစေပြီးနောက်ဆုံးတွင်ချစ်ပ်ပျက်ကွက်မှုကို ဦး တည်သွားစေနိုင်သည်။

3.Particle:

ပျော့ပျောင်းသောမျက်နှာပြင်ပေါ်ရှိအမှုန်ညစ်ညမ်းမှုသည်စက်ပစ္စည်းထုတ်လုပ်ခြင်းနှင့်စွမ်းဆောင်ရည်ကိုအကျိုးသက်ရောက်နိုင်သည်။

4.RUughness:

ကြိုးအမျိုးအစားနှစ်မျိုးသည် doping အစိတ်အပိုင်းများပေါ် မူတည်. n-type နှင့် p-type ဖြစ်သည်။ n-type wafers များကိုပုံမှန်အားဖြင့် Group V elements များနှင့်အတူ doped လုပ်ခြင်းဖြင့်ပြုလုပ်သည်။ Phosphorus (P), အာဆင်းနစ် (as) နှင့် antimony (SB) သည်ဘုံ doping element များဖြစ်သည်။ P-type wafers များကိုအဓိကအားဖြင့် Boron (B) နှင့်အဓိကအားဖြင့် doped ပြုလုပ်သည်။ undoped silicon ကိုအခ်ါ Silicon ဟုခေါ်သည်။ ၎င်း၏အတွင်းပိုင်းအက်တမ်များသည် covalent bonds များဖြင့်ခိုင်ခံ့သောဖွဲ့စည်းပုံကိုဖွဲ့စည်းရန်, သို့သော်အစစ်အမှန်ထုတ်လုပ်မှုတွင်အညစ်အကြေးများလုံးဝကင်းလွတ်လပ်သောအခ်ါ Silicon Wafers မရှိပါ။

5.Defects:

Micropipes, dislocations များပါ 0 င်သောကြည်လင်သောပျက်စီးမှုအလွှာများဖြစ်သော Crystal Damage Layer များဖြစ်သော Crystal Damage Layer များဖြစ်သော Crystal Damage Lays များဖြင့်ပြုလုပ်သောမပြည့်စုံသောသို့မဟုတ်ပုံမှန်မဟုတ်သောရာဇမတ်ကွက်များကိုရည်ညွှန်းသည်။ ၎င်းသည် Wafer ၏စက်မှုနှင့်လျှပ်စစ်ဂုဏ်သတ္တိများကိုပျက်စီးစေပြီးနောက်ဆုံးတွင်ချစ်ပ်ပျက်ကွက်မှုကို ဦး တည်သွားစေနိုင်သည်။

6.conductivity အမျိုးအစား / dopant:

ကြိုးအမျိုးအစားနှစ်မျိုးသည် doping အစိတ်အပိုင်းများပေါ် မူတည်. n-type နှင့် p-type ဖြစ်သည်။ n-type wafers များကိုပုံမှန်အားဖြင့် Group V elements များနှင့်အတူ doped လုပ်ခြင်းဖြင့်ပြုလုပ်သည်။ Phosphorus (P), အာဆင်းနစ် (as) နှင့် antimony (SB) သည်ဘုံ doping element များဖြစ်သည်။ P-type wafers များကိုအဓိကအားဖြင့် Boron (B) နှင့်အဓိကအားဖြင့် doped ပြုလုပ်သည်။ undoped silicon ကိုအခ်ါ Silicon ဟုခေါ်သည်။ ၎င်း၏အတွင်းပိုင်းအက်တမ်များသည် covalent bonds များဖြင့်ခိုင်ခံ့သောဖွဲ့စည်းပုံကိုဖွဲ့စည်းရန်, သို့သော်အစစ်အမှန်ထုတ်လုပ်မှုတွင်အညစ်အကြေးများလုံးဝကင်းလွတ်လပ်သောအခ်ါ Silicon Wafers မရှိပါ။

7.resistivity:

semiconductor devices များ၏စွမ်းဆောင်ရည်ကိုတိုက်ရိုက်သက်ရောက်သောကြောင့် Wafer ကူးစက်မှုကိုထိန်းချုပ်မှုကိုထိန်းချုပ်ခြင်းသည်မရှိမဖြစ်လိုအပ်သည်။ Wafers ၏ခံနိုင်ရည်ကိုပြုပြင်ရန်ထုတ်လုပ်သူများသည်များသောအားဖြင့်သူတို့ကိုသင် dogup လုပ်သည်။ Dopant Suppration သည်နိမ့်ဆုံးခံနိုင်ရည်ရှိမှုကြောင့်နိမ့်ဆုံးခံနိုင်ရည်ရှိသည်။

နိဂုံးချုပ်အနေဖြင့်, ကြိုးများမရွေးမီနောက်ဆက်တွဲလုပ်ငန်းစဉ်အခြေအနေများနှင့်ပစ္စည်းကိရိယာများကိုကန့်သတ်ချက်များအားရှင်းလင်းရန်အကြံပြုသည်။
