Wafer Bonding နည်းပညာကဘာလဲ။

ညှစ်Bonding သည် Semiconductor ကုန်ထုတ်လုပ်မှုအတွက်အရေးကြီးသောအရေးကြီးသောနည်းပညာဖြစ်သည်။ Semiconductor ကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင်တိကျသောလုပ်ဆောင်မှုများကိုပြုလုပ်ရန်အတွက်ချောချောမွေ့မွေ့သန့်ရှင်းသောကြိုးနှစ်ချောင်းကိုချည်နှောင်ထားရန်ရုပ်ပိုင်းဆိုင်ရာသို့မဟုတ်ဓာတုနည်းစနစ်များကိုအသုံးပြုသည်။   ၎င်းသည် Semiconductor Techthers နည်းပညာဖွံ့ဖြိုးတိုးတက်မှုမြင့်မားခြင်း, အသေးစားစွမ်းဆောင်ရည်မြင့်မားခြင်းနှင့်ပေါင်းစည်းခြင်းတို့အပေါ်ဖွံ့ဖြိုးတိုးတက်မှုအတွက်နည်းပညာတစ်ခုဖြစ်သည်။

ညှစ် Bonding Technologies များကိုယာယီနှောင်ကြိုးနှင့်အမြဲတမ်းနှောင်ကြိုးသို့ခွဲခြားထားသည်။

ယာယီနှောင်ကြိုးစက်ပစ္စည်းပံ့ပိုးမှုမပြုမီ ultra-ptra-ptress wafer အပြောင်းအလဲအတွက်အန္တရာယ်များကိုလျှော့ချရန်အသုံးပြုသောလုပ်ငန်းစဉ်သည်စက်မှုအထောက်အပံ့ကိုမဖြန့်ဖြူးမီ (သို့သော်လျှပ်စစ်ဆက်သွယ်မှုမဟုတ်ပါ) စက်မှုပံ့ပိုးမှုပြီးစီးပြီးနောက်အပူ, လေဆာရောင်ခြည်နှင့်ဓာတုနည်းစနစ်များကိုအသုံးပြုခြင်းဖြင့် debonding process လိုအပ်သည်။

အမြဲတမ်းနှောင်ကြိုးနောက်ကြောင်းပြန်လှည့်နိုင်သောစက်မှုဖွဲ့စည်းပုံနှောင်ကြိုးဖွဲ့စည်းရန် 3D ပေါင်းစည်းမှု, အမြဲတမ်းနှောင်ကြိုးကိုအလယ်အလတ်အလွှာရှိ, ရှိမရှိအပေါ် အခြေခံ. အောက်ပါအမျိုးအစားနှစ်မျိုးခွဲခြားထားသည်။

1 ။ အလယ်အလတ်အလွှာမရှိဘဲတိုက်ရိုက်နှောင်ကြိုး

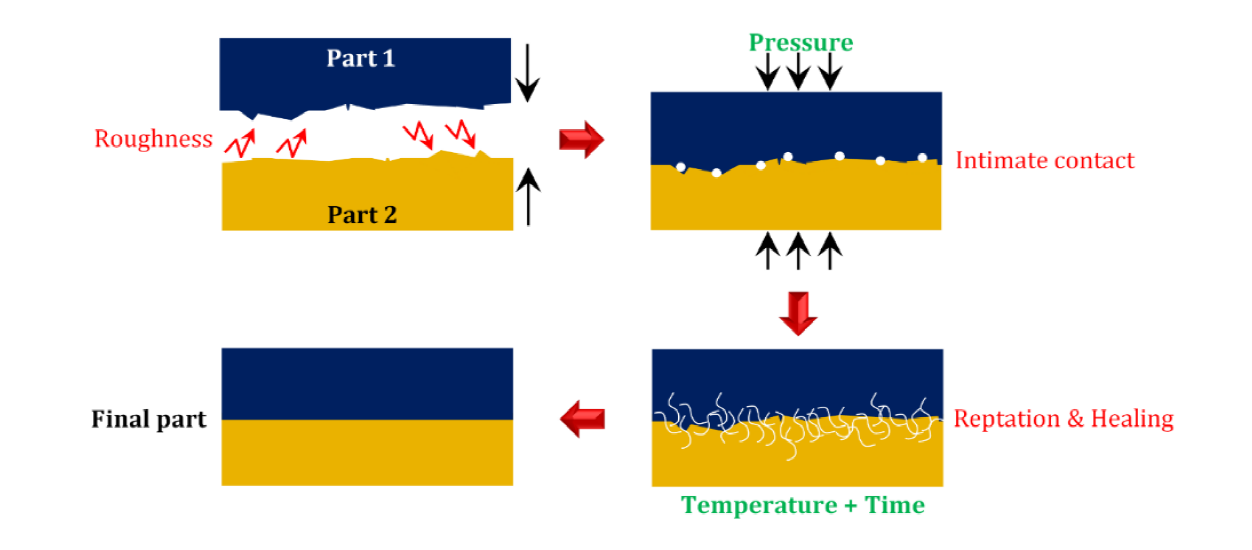

1)ပေါင်းစပ်နှောင်ကြိုးSoi Wafer ထုတ်လုပ်ခြင်း, MEMS, SI-SI သို့မဟုတ်Sio₂-Sio₂ Bonding တွင်အသုံးပြုသည်။

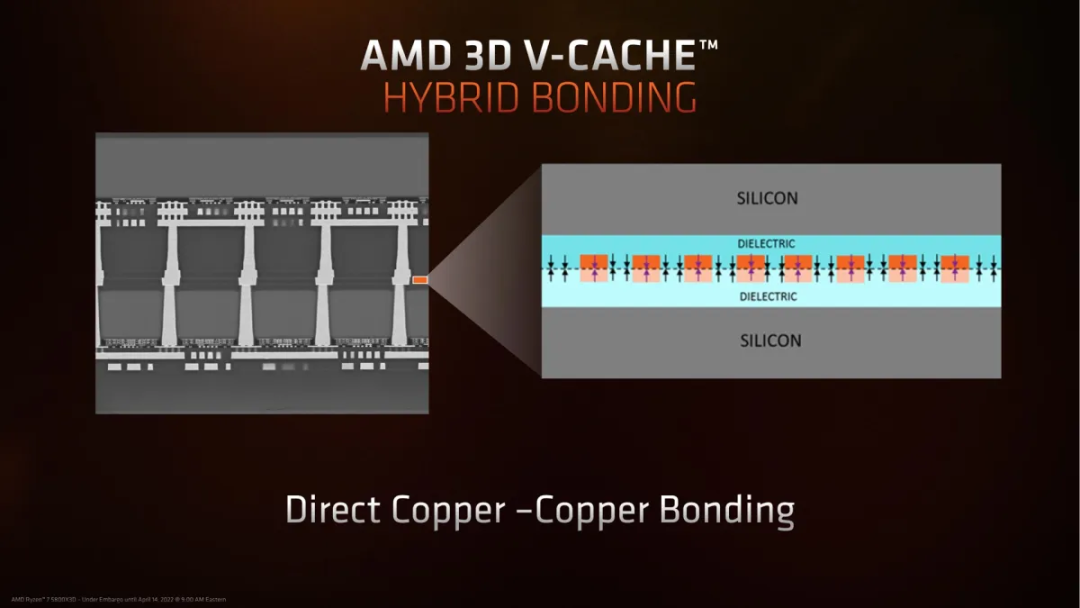

2)hybrid နှောင်ကြိုးTSV, HBM ကဲ့သို့သောအဆင့်မြင့်ထုပ်ပိုးခြင်းလုပ်ငန်းစဉ်များတွင်အသုံးပြုသည်။

3)Anodic နှောင်ကြိုးdisplay panels နှင့် mems များတွင်အသုံးပြုသည်။

2 ။ အလယ်အလတ်အလွှာနှင့်တိုက်ရိုက်နှောင်ကြိုး

1)Glass Paste Bondingdisplay panels နှင့် mems များတွင်အသုံးပြုသည်။

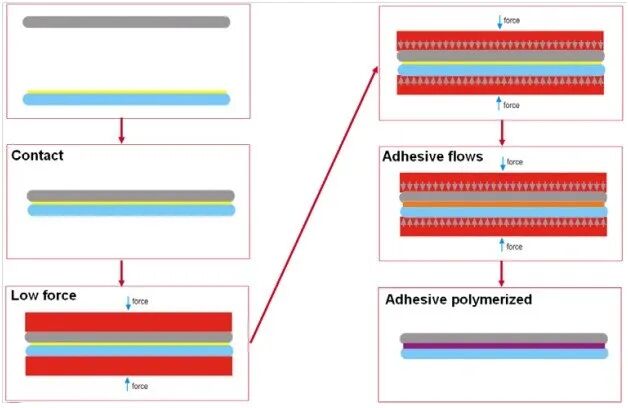

2)ကော်နှောင်ကြိုးwafer-level ထုပ်ပိုး (MLP) တွင်အသုံးပြုသည်။

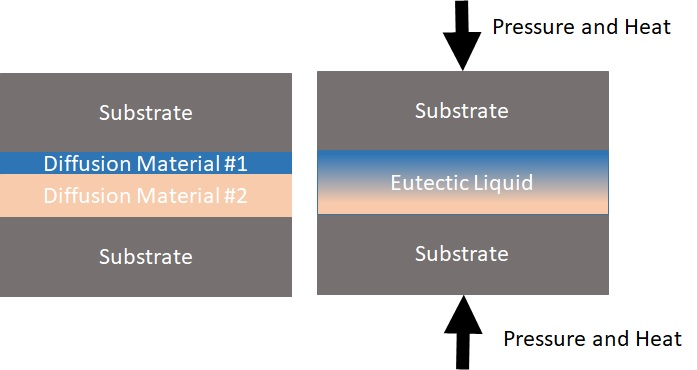

3)eutectic နှောင်ကြိုးMEMS ထုပ်ပိုးခြင်းနှင့် optoelelectronic devices များတွင်အသုံးပြုသည်။

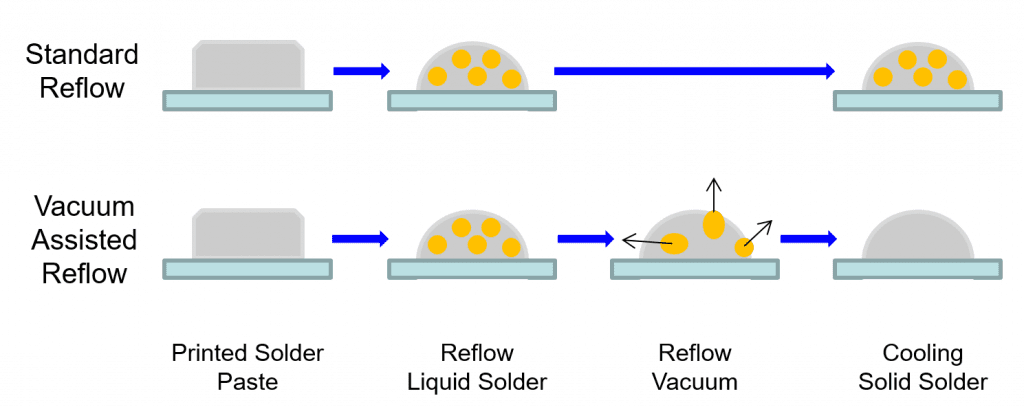

4)soldering bonding refowWLP နှင့် Micro-Bump နှောင်ကြိုးများတွင်အသုံးပြုသည်။

5)သတ္တုအပူ compression နှောင်ကြိုးHBM stacking, cowos, fo-wlp တွင်အသုံးပြုသည်။
