PVT နည်းလမ်းဖြင့် AlN ပုံဆောင်ခဲကြီးထွားမှု

Galium nitride (GaN)၊ silicon carbide (SiC) နှင့် aluminium nitride (AlN) အပါအဝင် wide bandgap semiconductor ပစ္စည်းများ၏ တတိယမျိုးဆက်သည် အလွန်ကောင်းမွန်သော လျှပ်စစ်၊ အပူပိုင်းနှင့် acousto-optical ဂုဏ်သတ္တိများကို ပြသထားသည်။ ဤပစ္စည်းများသည် ဆီမီးကွန်ဒတ်တာလုပ်ငန်း၏ ပထမနှင့် ဒုတိယမျိုးဆက်၏ ကန့်သတ်ချက်များကို ဖြေရှင်းပေးကာ ဆီမီးကွန်ဒတ်တာလုပ်ငန်းကို သိသိသာသာ တိုးတက်စေပါသည်။

လက်ရှိတွင် ပြင်ဆင်မှုနှင့် အသုံးချနည်းပညာများ ပြုလုပ်သွားမည် ဖြစ်သည်။SiCနှင့် GaN တို့သည် အတော်လေး ကောင်းမွန်စွာ တည်ရှိသည်။ ဆန့်ကျင်ဘက်အားဖြင့် AlN၊ စိန်နှင့် ဇင့်အောက်ဆိုဒ် (ZnO) ဆိုင်ရာ သုတေသနသည် ၎င်း၏ အစောပိုင်းအဆင့်တွင် ရှိသေးသည်။ AlN သည် 6.2 eV ရှိသော bandgap စွမ်းအင်ရှိသော တိုက်ရိုက် bandgap semiconductor ဖြစ်သည်။ ၎င်းတွင် မြင့်မားသော အပူစီးကူးမှု၊ ခံနိုင်ရည်ရှိမှု၊ ပြိုကွဲမှုနယ်ပယ် ကြံ့ခိုင်မှုနှင့် အလွန်ကောင်းမွန်သော ဓာတုဗေဒနှင့် အပူဓာတ်တည်ငြိမ်မှုတို့ ပါဝင်သည်။ ထို့ကြောင့် AlN သည် အပြာရောင်နှင့် ခရမ်းလွန်ရောင်ခြည် အသုံးချမှုများအတွက် အရေးကြီးသော ပစ္စည်းတစ်ခုသာမကဘဲ အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့် ပေါင်းစပ်ဆားကစ်များအတွက် မရှိမဖြစ်လိုအပ်သောထုပ်ပိုးမှု၊ ၎င်းသည် အပူချိန်မြင့်ပြီး ပါဝါမြင့်သော စက်များအတွက် အထူးသင့်လျော်ပါသည်။

ထို့အပြင်၊ AlN နှင့် GaN တို့သည် ကောင်းသောအပူနှင့် ဓာတုလိုက်ဖက်ညီမှုကို ပြသသည်။ AlN ကို GaN စက်ပစ္စည်းများတွင် ချို့ယွင်းချက်သိပ်သည်းဆကို သိသိသာသာလျှော့ချနိုင်ပြီး ၎င်းတို့၏စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးနိုင်သည့် GaN epitaxial အလွှာအဖြစ် မကြာခဏအသုံးပြုသည်။ ၎င်း၏ အလားအလာရှိသော အသုံးချမှု အလားအလာကြောင့် ကမ္ဘာတစ်ဝှမ်းရှိ သုတေသီများသည် အရည်အသွေးမြင့် အရွယ်အစားကြီးမားသော AlN ပုံဆောင်ခဲများ ပြင်ဆင်မှုအပေါ် အာရုံစိုက်လာကြသည်။

လောလောဆယ် ပြင်ဆင်နည်းများAlN crystalsဖြေရှင်းချက်နည်းလမ်း၊ အလူမီနီယံသတ္တုတိုက်ရိုက်နိုက်ထရစ်ထုတ်ခြင်း၊ hydride vapor phase epitaxy (HVPE) နှင့် ရုပ်ပိုင်းဆိုင်ရာအငွေ့သယ်ယူပို့ဆောင်ရေး (PVT) တို့ ပါဝင်ပါသည်။ ယင်းတို့အနက်၊ PVT နည်းလမ်းသည် ၎င်း၏မြင့်မားသောကြီးထွားနှုန်း (500-1000 μm/h အထိ) နှင့် သာလွန်ကောင်းမွန်သောပုံဆောင်ခဲအရည်အသွေး၊ dislocation density 10^3 cm^-2 ထက်နည်းသောကြောင့် AlN crystals ကြီးထွားမှုအတွက် ပင်မနည်းပညာဖြစ်လာပါသည်။

PVT နည်းလမ်းဖြင့် AlN ပုံဆောင်ခဲကြီးထွားမှု၏မူလနှင့် လုပ်ငန်းစဉ်

PVT နည်းလမ်းဖြင့် AlN ပုံဆောင်ခဲ ကြီးထွားမှုကို ရေမြှုပ်ခြင်း၊ ဓာတ်ငွေ့အဆင့် သယ်ယူပို့ဆောင်ခြင်းနှင့် AlN ကုန်ကြမ်းမှုန့်၏ ပြန်လည်ပုံသွင်းခြင်း အဆင့်များအားဖြင့် ပြီးမြောက်သည်။ ကြီးထွားမှုပတ်ဝန်းကျင်အပူချိန် 2300 ဒီဂရီအထိမြင့်မားသည်။ PVT နည်းလမ်းဖြင့် AlN သလင်းကျောက်ကြီးထွားမှု၏ အခြေခံနိယာမမှာ အောက်ပါဖော်မြူလာတွင် ပြထားသည့်အတိုင်း အတော်လေးရိုးရှင်းပါသည်- 2AlN(s) =⥫⥬ 2Al (g) + N2 (g) (1)

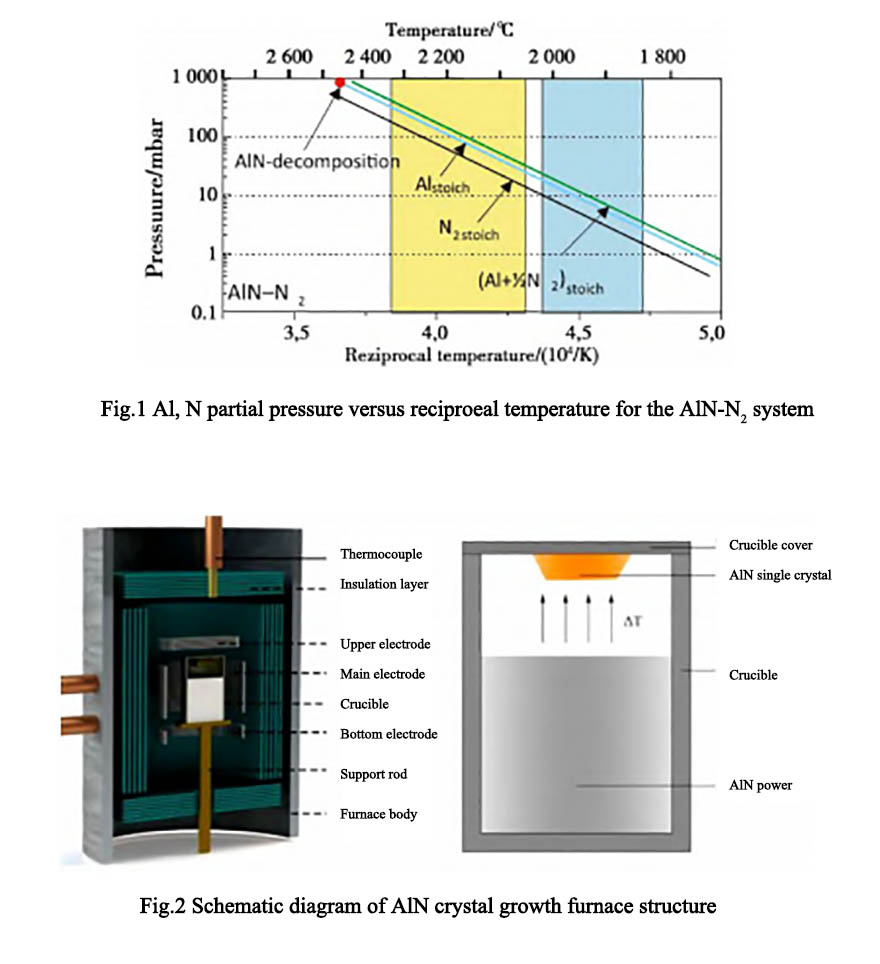

၎င်း၏ ကြီးထွားမှုလုပ်ငန်းစဉ်၏ အဓိကအဆင့်များမှာ အောက်ပါအတိုင်းဖြစ်သည်- (၁) AlN ကုန်ကြမ်းမှုန့်ကို sublimation၊ (၂) ကုန်ကြမ်းဓာတ်ငွေ့အဆင့် အစိတ်အပိုင်းများကို ပို့လွှတ်ခြင်း၊ (၃) ကြီးထွားမျက်နှာပြင်ပေါ်ရှိ ဓာတ်ငွေ့အဆင့် အစိတ်အပိုင်းများကို စုပ်ယူခြင်း၊ (၄) မျက်နှာပြင်ပျံ့နှံ့မှုနှင့် nucleation၊ (5) desorption ဖြစ်စဉ် [10]။ ပုံမှန်လေထုဖိအားအောက်တွင် AlN ပုံဆောင်ခဲများသည် 1700°C ဝန်းကျင်တွင် အယ်လ်အငွေ့နှင့် နိုက်ထရိုဂျင်အဖြစ်သို့ ဖြည်းညှင်းစွာပြိုကွဲသွားပါသည်။ အပူချိန် 2200 ဒီဂရီ စင်တီဂရိတ်သို့ ရောက်သောအခါ၊ AlN ၏ ပျက်စီးယိုယွင်းမှု တုံ့ပြန်မှုသည် လျင်မြန်စွာ ပြင်းထန်လာသည်။ ပုံ 1 သည် AlN ဓာတ်ငွေ့အဆင့် ထုတ်ကုန်များ၏ တစ်စိတ်တစ်ပိုင်း ဖိအားနှင့် ပတ်ဝန်းကျင် အပူချိန်ကြား ဆက်နွယ်မှုကို ပြသသည့် မျဉ်းကွေးတစ်ခု ဖြစ်သည်။ ပုံရှိ အဝါရောင်ဧရိယာသည် PVT နည်းလမ်းဖြင့် ပြင်ဆင်ထားသော AlN ပုံဆောင်ခဲများ၏ လုပ်ငန်းစဉ်အပူချိန်ဖြစ်သည်။ ပုံ 2 သည် PVT နည်းလမ်းဖြင့် ပြင်ဆင်ထားသော AlN ပုံဆောင်ခဲများ၏ ကြီးထွားမီးဖိုဖွဲ့စည်းပုံ၏ ဇယားကွက်တစ်ခုဖြစ်သည်။

Semicorex ကမ်းလှမ်းချက်များအရည်အသွေးမြင့် crucible ဖြေရှင်းချက်တစ်ခုတည်းသော crystal ကြီးထွားမှုအတွက်။ သင့်တွင် စုံစမ်းမေးမြန်းမှုများ သို့မဟုတ် နောက်ထပ်အသေးစိတ်အချက်အလက်များ လိုအပ်ပါက၊ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ရန် တုံ့ဆိုင်းမနေပါနှင့်။

ဖုန်း # +86-13567891907 သို့ ဆက်သွယ်နိုင်ပါသည်။

အီးမေးလ်- sales@semicorex.com
