ဆီမီးကွန်ဒတ်တာရှိ ယူနစ်- Angstrom

Angstrom ဆိုတာဘာလဲ။

Angstrom (သင်္ကေတ- Å) သည် အလွန်သေးငယ်သော ယူနစ်တစ်ခုဖြစ်ပြီး အက်တမ်နှင့် မော်လီကျူးများကြားအကွာအဝေး သို့မဟုတ် wafer ထုတ်လုပ်မှုတွင် ပါးလွှာသောရုပ်ရှင်များကဲ့သို့ အဏုကြည့်မှန်ပြောင်းစကေးကို ဖော်ပြရန်အတွက် အဓိကအားဖြင့် အသုံးပြုပါသည်။ အန်စထရမ်တစ်ခုသည် \(10^{-10}\) မီတာနှင့် ညီမျှပြီး၊ 0.1 နာနိုမီတာ (nm) နှင့် ညီမျှသည်။

ဤသဘောတရားကို ပိုမိုအလိုလိုနားလည်သဘောပေါက်စေရန်၊ အောက်ပါဥပမာကို သုံးသပ်ကြည့်ပါ- လူ့ဆံပင်၏အချင်းသည် ခန့်မှန်းခြေအားဖြင့် 70,000 nanometers ဖြစ်ပြီး 700,000 Å ဟုဘာသာပြန်သည်။ အကယ်၍ ကျွန်ုပ်တို့သည် 1 မီတာကို ကမ္ဘာမြေကြီး၏ အချင်းအဖြစ် စိတ်ကူးကြည့်မည်ဆိုလျှင် 1 Å သည် ကမ္ဘာမြေမျက်နှာပြင်ပေါ်ရှိ သဲအသေးစား၏ အချင်းနှင့် နှိုင်းယှဉ်ပါသည်။

ပေါင်းစည်းထားသော ဆားကစ်ထုတ်လုပ်ခြင်းတွင်၊ angstrom သည် ဆီလီကွန်အောက်ဆိုဒ်၊ ဆီလီကွန်နိုက်ထရိတ်နှင့် စွန်းထင်းသောအလွှာများကဲ့သို့ အလွန်ပါးလွှာသော ဖလင်အလွှာများ၏ အထူကို ဖော်ပြရန် တိကျပြီး အဆင်ပြေသည့်နည်းလမ်းကို ပံ့ပိုးပေးသောကြောင့် အထူးအသုံးဝင်ပါသည်။ ဆီမီးကွန်ဒတ်တာ လုပ်ငန်းစဉ်နည်းပညာ တိုးတက်လာသည်နှင့်အမျှ အထူကို ထိန်းချုပ်နိုင်စွမ်းသည် အန်စထရိုမ်အား နယ်ပယ်တွင် မရှိမဖြစ်လိုအပ်သော ယူနစ်တစ်ခုဖြစ်လာစေသည်။

ပေါင်းစပ် circuit ထုတ်လုပ်မှုတွင်၊ angstroms အသုံးပြုမှုသည် ကျယ်ပြန့်ပြီး အရေးကြီးပါသည်။ ဤတိုင်းတာမှုသည် ပါးလွှာသောဖလင်များကို ထုတ်ယူခြင်း၊ ထွင်းထုခြင်းနှင့် အိုင်းယွန်းထည့်သွင်းခြင်းကဲ့သို့သော အဓိကလုပ်ငန်းစဉ်များတွင် အရေးပါသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ အောက်ပါတို့သည် ပုံမှန်အခြေအနေများ အများအပြားဖြစ်သည်-

1. Thin Film Thickness Control

ဆီလီကွန်အောက်ဆိုဒ် (SiO₂) နှင့် ဆီလီကွန်နိုက်ထရိတ် (Si₃N₄) ကဲ့သို့သော ပါးလွှာသော ဖလင်ပစ္စည်းများကို တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းတွင် လျှပ်ကာအလွှာများ၊ မျက်နှာဖုံးအလွှာများ သို့မဟုတ် ဒိုင်လျှပ်စစ်အလွှာများအဖြစ် အများအားဖြင့် အသုံးပြုကြသည်။ ဤရုပ်ရှင်များ၏ အထူသည် စက်စွမ်းဆောင်ရည်အပေါ်တွင် အရေးပါသော သက်ရောက်မှုရှိပါသည်။

ဥပမာအားဖြင့်၊ MOSFET (သတ္တုအောက်ဆိုဒ် semiconductor field-effect transistor) ၏ gate oxide layer သည် ပုံမှန်အားဖြင့် nanometers အနည်းငယ် သို့မဟုတ် angstroms အနည်းငယ်မျှပင် ထူပါသည်။ အလွှာသည် အလွန်ထူပါက၊ ၎င်းသည် စက်စွမ်းဆောင်ရည်ကို ကျဆင်းစေနိုင်သည်။ ပါးလွန်းလျှင် ပြိုကွဲသွားနိုင်သည်။ Chemical vapor deposition (CVD) နှင့် atomic layer deposition (ALD) technologies များသည် angstrom-level တိကျမှုဖြင့် ပါးလွှာသော ဖလင်များကို ထုတ်ပေးနိုင်ပြီး အထူသည် ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေပါသည်။

2. Doping ထိန်းချုပ်မှု

အိုင်းယွန်းထည့်သွင်းခြင်းနည်းပညာတွင်၊ စိုက်ထားသော အိုင်းယွန်းများ၏ ထိုးဖောက်ဝင်ရောက်မှုအတိမ်အနက်နှင့် ပမာဏသည် ဆီမီးကွန်ဒတ်တာကိရိယာ၏စွမ်းဆောင်ရည်ကို သိသိသာသာအကျိုးသက်ရောက်စေသည်။ Angstroms သည် အစားထိုးထည့်သွင်းခြင်း၏ အနက်ကို ဖော်ပြရန်အတွက် မကြာခဏအသုံးပြုသည်။ ဥပမာအားဖြင့်၊ ရေတိမ်ပိုင်းလမ်းဆုံလုပ်ငန်းစဉ်များတွင်၊ စိုက်သွင်းခြင်း၏အတိမ်အနက်သည် angstroms ဆယ်ဂဏန်းအထိ သေးငယ်နိုင်သည်။

3. Etching တိကျမှု

ခြောက်သွေ့သော etching တွင်၊ ကောက်ကြောင်းနှုန်းအပေါ် တိကျစွာ ထိန်းချုပ်ရန်နှင့် အန်စထရမ် အဆင့်အထိ ရပ်တန့်ချိန်သည် အရင်းခံပစ္စည်းကို မထိခိုက်စေရန် မရှိမဖြစ် လိုအပ်ပါသည်။ ဥပမာအားဖြင့်၊ ထရန်စစ္စတာ၏ ဂိတ်ပေါက်ကို ထွင်းဖောက်ရာတွင် အလွန်အကျွံ ထွင်းထုခြင်းသည် စွမ်းဆောင်ရည် ကျဆင်းသွားနိုင်သည်။

4. Atomic Layer Deposition (ALD) နည်းပညာ

ALD သည် တစ်ကြိမ်လျှင် အက်တမ်အလွှာတစ်ခုစီတွင် သတ္တုအလွှာတစ်ခုစီ အပ်နှံနိုင်စေသည့် နည်းလမ်းတစ်ခုဖြစ်ပြီး လည်ပတ်မှုတစ်ခုစီသည် ပုံမှန်အားဖြင့် ဖလင်အထူ 0.5 မှ 1 Å သာရှိသည်။ ဤနည်းပညာသည် high-dielectric constant (High-K) ပစ္စည်းများဖြင့် အသုံးပြုသော gate dielectrics ကဲ့သို့သော အလွန်ပါးလွှာသော ရုပ်ရှင်များကို တည်ဆောက်ခြင်းအတွက် အထူးအကျိုးရှိသည်။

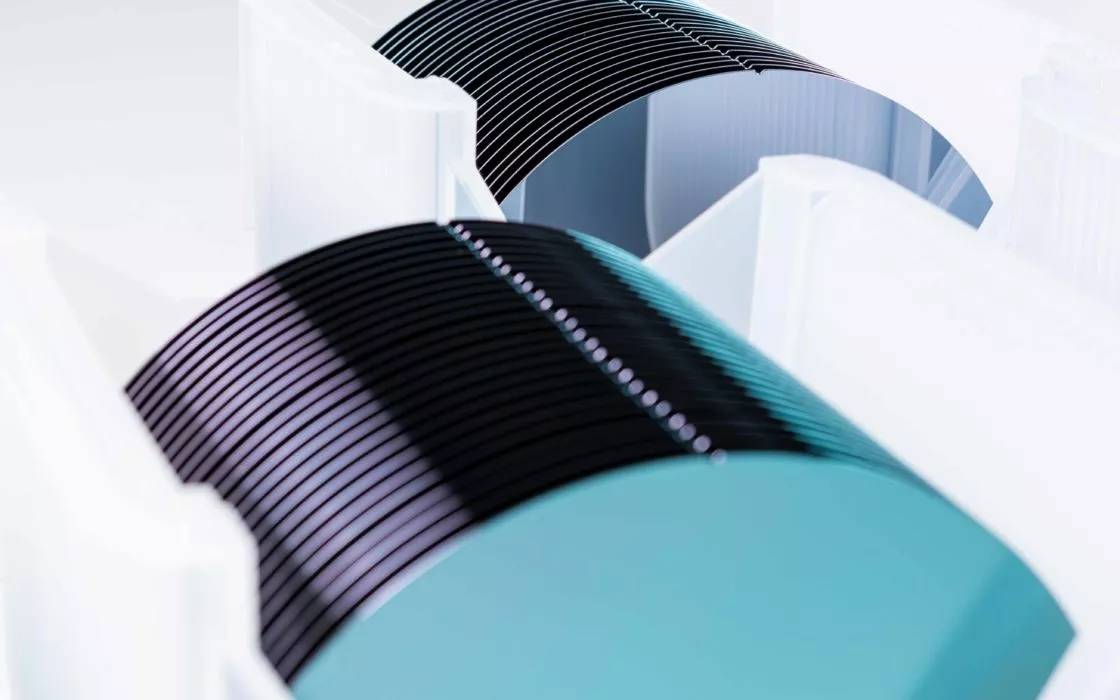

Semicorex သည် အရည်အသွေးမြင့်မှုကို ပေးသည်။semiconductor wafers. သင့်တွင် စုံစမ်းမေးမြန်းမှုများ သို့မဟုတ် နောက်ထပ်အသေးစိတ်အချက်အလက်များ လိုအပ်ပါက၊ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ရန် တုံ့ဆိုင်းမနေပါနှင့်။
